โฟโต้เซ็นเซอร์ลำแสงสีแดง รุ่น PV
โฟโต้เซ็นเซอร์ลำแสงสีแดง รุ่น PV เป็น Photoelectric Sensor สำหรับงานตรวจจับวัตถุทั่วไปในงานอุตสาหกรรม ใช้แหล่งกำเนิดแสงแบบ LED สีแดงที่มองเห็นได้ ช่วยให้เล็งตำแหน่งตรวจจับและปรับตั้งหน้างานได้ง่ายกว่าเซนเซอร์ที่ใช้แสงอินฟราเรดซึ่งมองไม่เห็นด้วยตาเปล่า เหมาะสำหรับงานตรวจจับชิ้นงานบนสายพาน นับจำนวน ตรวจจับตำแหน่ง และควบคุมจังหวะการทำงานของเครื่องจักร
PV Series เป็นโฟโต้อิเล็กทริคเซ็นเซอร์ที่มีหลายระบบตรวจจับให้เลือกตามลักษณะงาน เช่น รุ่นตรวจจับทั่วไป รุ่น Background Suppression (BGS) สำหรับลดผลกระทบจากฉากหลัง รุ่นสะท้อนกับแผ่นสะท้อน และรุ่นลำแสงตรง โดยรุ่นเด่นในซีรีส์นี้ ได้แก่ PV-D70N สำหรับงานตรวจจับทั่วไปที่ต้องการระยะตรวจจับสูงสุด 1 เมตร และ PV-BG30N สำหรับงานตรวจจับระยะใกล้ที่ต้องการลดการตรวจจับผิดจากฉากหลัง
คุณสมบัติ โฟโต้เซ็นเซอร์ ลำแสงสีแดง รุ่น PV

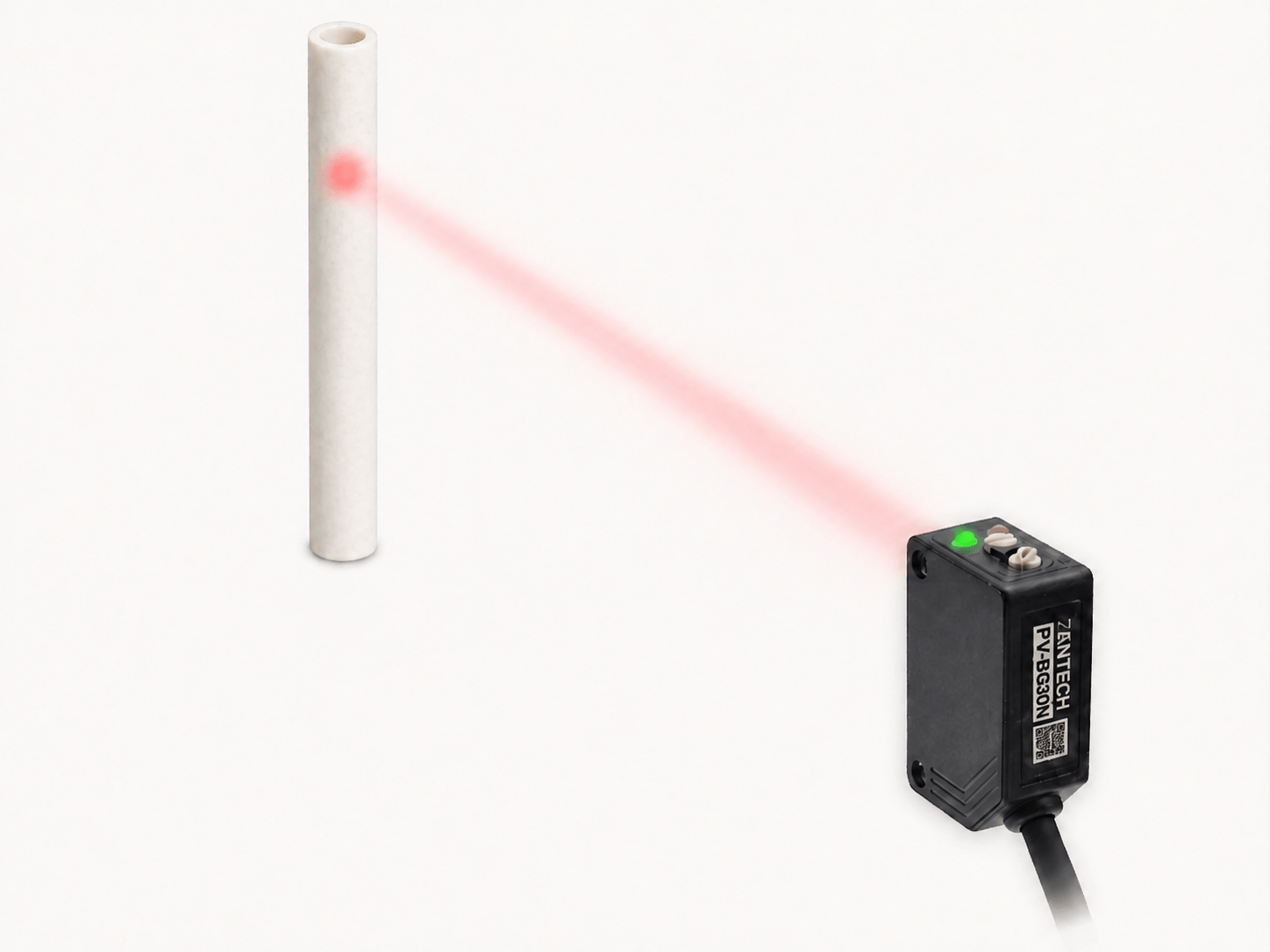

1.ลำแสงสีแดง มองเห็นชัด
โฟโต้เซ็นเซอร์รุ่น PV ใช้แหล่งกำเนิดแสงแบบ LED สีแดง ที่มองเห็นตำแหน่งลำแสงได้ด้วยตาเปล่า ช่วยให้การเล็งตำแหน่งตรวจจับ การติดตั้ง และการปรับตั้งหน้างานทำได้สะดวกกว่ารุ่นที่ใช้แสงอินฟราเรด เหมาะสำหรับงานตรวจจับวัตถุทั่วไปบนสายพาน เครื่องจักร และไลน์ผลิต หากต้องการลำแสงขนาดเล็กสำหรับตรวจจับชิ้นงานขนาดเล็กหรือตำแหน่งเฉพาะจุด สามารถเลือกใช้ เลเซอร์เซ็นเซอร์ รุ่น LSX แทนโฟโต้เซ็นเซอร์แบบ LED ได้

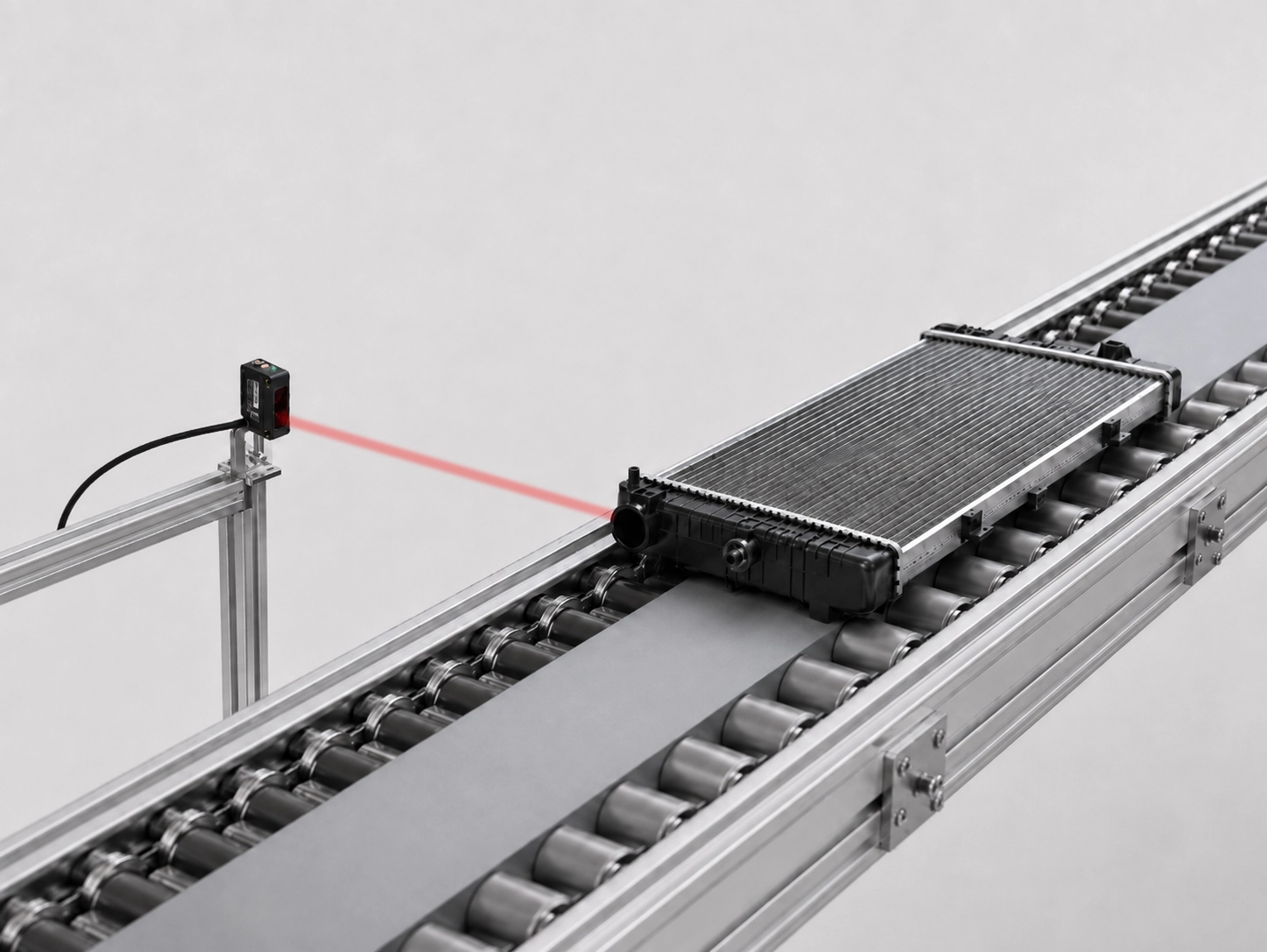

2. ตรวจจับไกลสูงสุด 1 เมตร*
รุ่น PV-D70 เหมาะสำหรับงานตรวจจับวัตถุทั่วไปที่ต้องการระยะตรวจจับมากขึ้น โดยรองรับระยะตรวจจับสูงสุด 1 เมตร พร้อมแสง LED สีแดงที่มองเห็นได้ ช่วยให้เล็งตำแหน่งตรวจจับและปรับตั้งเซ็นเซอร์ได้ง่าย เหมาะสำหรับงานตรวจจับชิ้นงานบนสายพาน นับจำนวน ตรวจสอบตำแหน่ง หรือจุดติดตั้งที่ไม่สามารถวางเซ็นเซอร์ใกล้วัตถุได้
*เฉพาะรุ่น PV-D70
สำหรับงานที่ต้องการตรวจจับระยะไกลกว่า 1 เมตร สามารถพิจารณา เซ็นเซอร์ตรวจจับวัตถุระยะไกล รุ่น PL-300NP ใช้เทคโนโลยี Time of Flight (TOF) ตรวจจับได้ไกลสูงสุด 3 เมตร

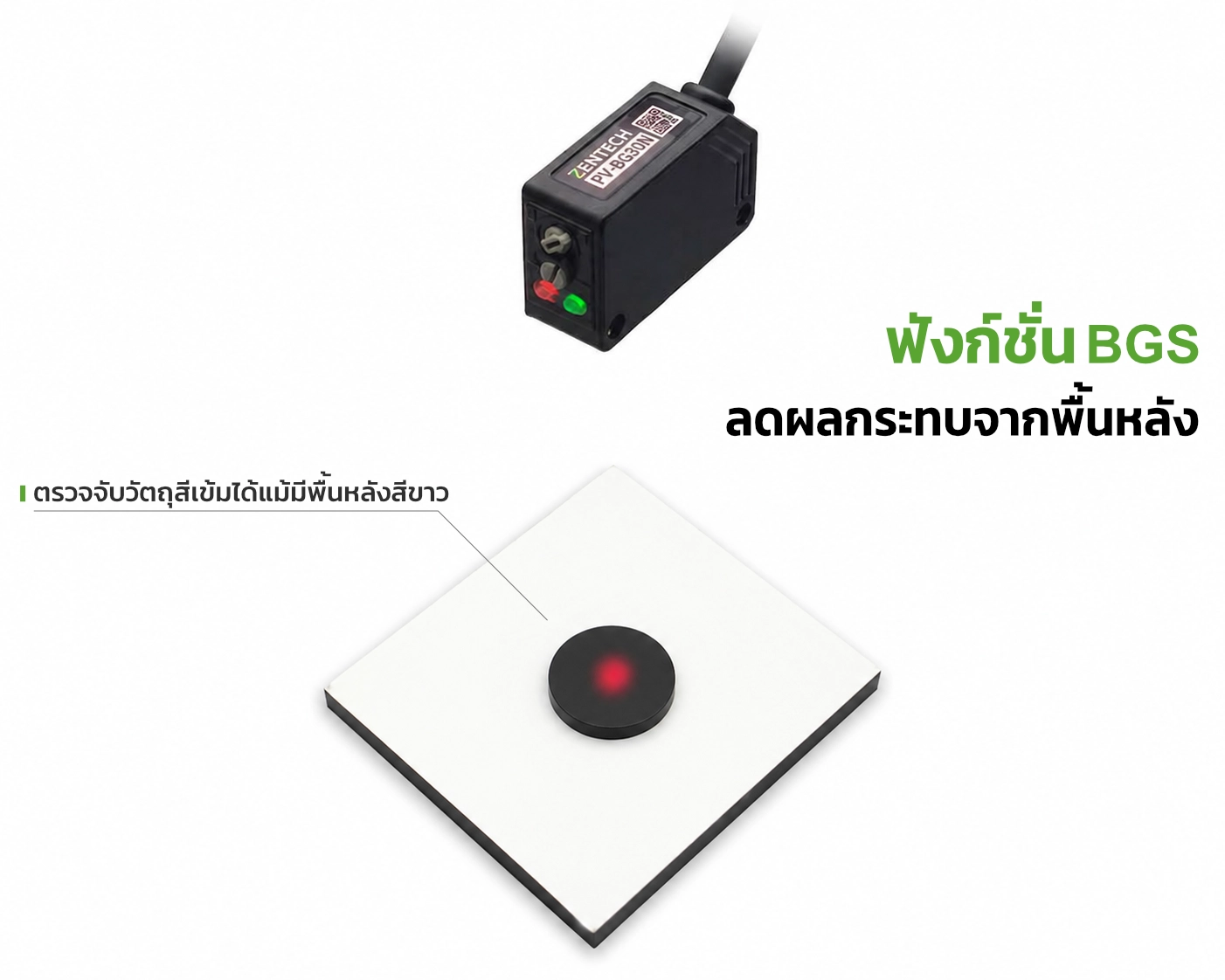

3. ลดการตรวจจับผิดจากพื้นหลัง**
รุ่น PV-BG30 ใช้ระบบ Background Suppression (BGS) ช่วยลดผลกระทบจากพื้นหลัง ผนัง เครื่องจักร หรือวัตถุที่อยู่ด้านหลังชิ้นงาน เหมาะสำหรับงานที่วัตถุเป้าหมายอยู่ใกล้ฉากหลัง หรือต้องการกำหนดระยะตรวจจับให้ชัดเจนกว่ารุ่น Diffuse ทั่วไป ช่วยเพิ่มความเสถียรในการตรวจจับในงานอุตสาหกรรมที่มีพื้นหลังรบกวน **เฉพาะรุ่น PV-BG30

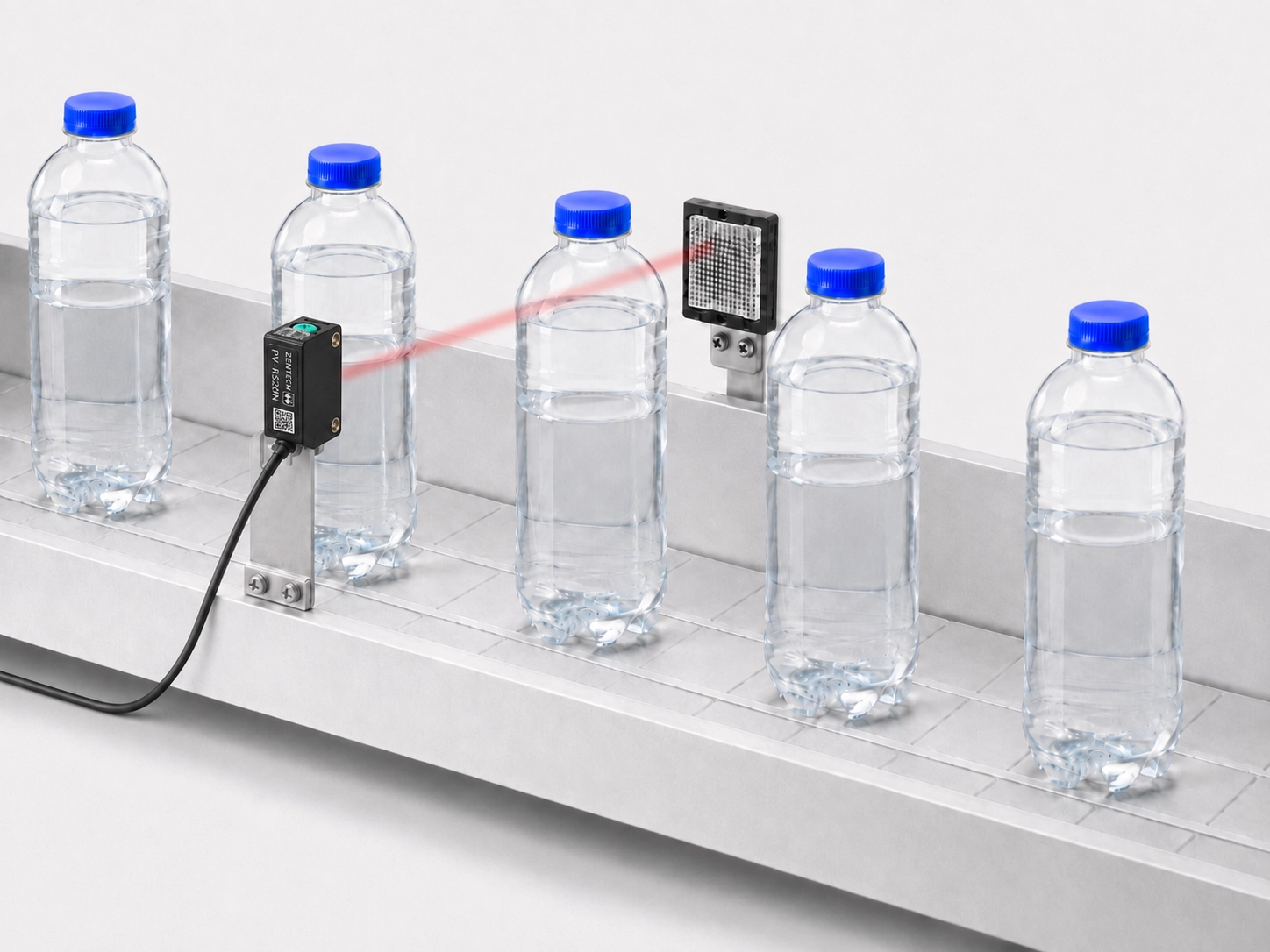

4. ตรวจจับวัตถุโปร่งใส***
รุ่น PV-RS20 ออกแบบสำหรับงานตรวจจับวัตถุโปร่งใสหรือวัตถุใสบางประเภท เช่น ขวดพลาสติกใส ภาชนะใส หรือวัสดุโปร่งแสงที่เซ็นเซอร์ทั่วไปอาจตรวจจับได้ยาก เหมาะสำหรับงานบรรจุภัณฑ์และไลน์ผลิตที่ต้องการตรวจสอบการมีอยู่ของวัตถุใส โดยควรทดสอบกับชิ้นงานจริงเพื่อให้เหมาะกับชนิดและความโปร่งใสของวัสดุ
***เฉพาะรุ่น PV-RS20
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
ฟังก์ชัน BGS เหมาะกับงานแบบใด?
PV-BG30 ใช้ฟังก์ชัน Background Suppression เพื่อลดผลกระทบจากผนัง เครื่องจักร หรือวัตถุที่อยู่ด้านหลังชิ้นงาน เหมาะกับงานที่วัตถุเป้าหมายอยู่ใกล้พื้นหลัง หรือต้องการกำหนดขอบเขตระยะตรวจจับให้ชัดเจนกว่ารุ่น Diffuse ทั่วไป
ควรเลือก PV-D30 หรือ PV-D70?
PV-D30 เหมาะกับงานตรวจจับทั่วไปที่สามารถติดตั้งเซ็นเซอร์ใกล้ชิ้นงานได้ โดยมีระยะตรวจจับสูงสุด 300 มม. ส่วน PV-D70 ตรวจจับได้ไกลสูงสุด 1 เมตร เหมาะกับชิ้นงานขนาดใหญ่หรือจุดติดตั้งที่ไม่สามารถวางเซ็นเซอร์ใกล้วัตถุได้ ทั้งนี้ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามสี พื้นผิว ขนาด และมุมของชิ้นงาน
ข้อมูลจำเพาะ โฟโต้เซ็นเซอร์ ลำแสงสีแดง รุ่น PV
รุ่น | NPN PNP | PV-BG30N (BGS) PV-BG30P (BGS) | PV-D30N PV-D30P | PV-D70N PV-D70P |
ชนิด | สะท้อนกลับภายในตัวเดียว พร้อมฟังก์ชั่น Background Suppression | สะท้อนกลับภายในตัวเดียว | สะท้อนกลับภายในตัวเดียว | |
ระยะตรวจจับ | 300 mm. | 300 mm | 100 cm | |
ขนาดลำแสง | Ø 15 mm. ที่ระยะ 300 mm. | Ø 25 mm. ที่ระยะ 300 mm | Ø 50 mm. ที่ระยะ 100 cm | |
ความเร็วตอบสนอง | 2 ms | 3 ms | 1 ms | |
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | |||
การปรับค่าความไวแสง | ปุ่มปรับหมุนได้ 1 รอบ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีเหลือง | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมการทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงกระแทก | 50G(500m/s²) | |||
ระดับการป้องกัน | IP67 | |||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | |||
รุ่น | NPN PNP | PV-R20N PV-R20P | PV-RS20N (Specular Reflection) PV-RS20P (Specular Reflection) | PV-T100N PV-T100P |
ชนิด | ใช้ร่วมกับแผ่นสะท้อน | ใช้ร่วมกับแผ่นสะท้อน แบบ Specular Reflection | สองยูนิตยิงเข้าหากัน | |
ระยะตรวจจับ | 2 m | 2 m | 10 m | |
ขนาดลำแสง | Ø 50 mm. ที่ระยะ 2 m. | Ø 50 mm. ที่ระยะ 1 m. | - | |
แหล่งกำเนิดแสง | LED สีแดง | LED สีแดง | อินฟาเรด | |
ความเร็วตอบสนอง | 1 ms | 3 ms | 6 ms | |
การปรับค่าความไวแสง | ปุ่มปรับหมุนได้ 1 รอบ | |||
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีเหลือง | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมการทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงสั่นกระแทก | 50G(500m/s²) | |||
ระดับการป้องกัน | IP67 | |||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | |||
