เลเซอร์เซนเซอร์ ราคาประหยัด รุ่น LSX
เลเซอร์เซ็นเซอร์ รุ่น LSX (Laser Sensor) เป็นเซ็นเซอร์ตรวจจับวัตถุรุ่นราคาประหยัดที่คุ้มค่า ใช้ลำแสงเลเซอร์ขนาดเล็ก ช่วยให้ตรวจจับชิ้นงานขนาดเล็กและกำหนดตำแหน่งตรวจจับได้อย่างแม่นยำ เหมาะสำหรับงานอุตสาหกรรมทั่วไปและบริเวณที่มีพื้นที่ติดตั้งจำกัด
LSX มีรุ่นย่อยให้เลือกหลายรูปแบบ ทั้งรุ่นตรวจจับวัตถุทั่วไป รุ่น Background Suppression ที่ช่วยลดผลกระทบจากฉากหลัง รุ่นตรวจจับวัตถุโปร่งใส และรุ่น Through-beam พร้อมไฟแสดงสถานะขนาดใหญ่และปุ่มปรับ Sensitivity ที่ใช้งานง่าย
เลเซอร์เซ็นเซอร์ LSX แต่ละรุ่นแตกต่างกันอย่างไร
ใช้ลำแสงเลเซอร์ขนาดเล็ก ช่วยให้ตรวจจับชิ้นงานขนาดเล็กและกำหนดตำแหน่งตรวจจับได้อย่างแม่นยำ เหมาะสำหรับงานอุตสาหกรรมทั่วไปและพื้นที่ติดตั้งจำกัด
ช่วยลดผลกระทบจากฉากหลัง ทำให้ตรวจจับวัตถุได้แม่นยำมากขึ้น แม้สีของวัตถุหรือพื้นหลังจะแตกต่างกัน เหมาะสำหรับงานที่ต้องการความเสถียรในการตรวจจับและไม่ต้องการให้ฉากหลังรบกวนการทำงานของเซ็นเซอร์
เหมาะสำหรับตรวจจับขวดพลาสติกใส บรรจุภัณฑ์โปร่งใส และชิ้นงานที่แสงสามารถผ่านได้ โดยใช้เซ็นเซอร์เพียงตัวเดียว ไม่จำเป็นต้องติดตั้งแผ่นสะท้อน ช่วยลดขั้นตอนการติดตั้งและเหมาะกับพื้นที่ที่ติดตั้งอุปกรณ์ได้จำกัด
คุณสมบัติเด่น เลเซอร์เซ็นเซอร์ รุ่น LSX
1. ลำแสงขนาดเล็ก
ด้วยลำแสงเลเซอร์ขนาดเล็ก 1 × 2 มม. ช่วยให้ LSX ตรวจจับชิ้นงานขนาดเล็กและกำหนดตำแหน่งตรวจจับได้อย่างแม่นยำ เหมาะสำหรับงานที่มีพื้นที่จำกัด พร้อมปุ่มปรับ Sensitivity ขนาดใหญ่ ช่วยให้ตั้งค่าความไวได้ง่ายและละเอียด
2. ไฟแสดงสถานะขนาดใหญ่
ไฟแสดงสถานะขนาดใหญ่ช่วยให้มองเห็นสถานะการตรวจจับและการทำงานของเอาต์พุตได้ชัดเจน ทำให้ตรวจสอบและปรับตั้งเซ็นเซอร์ได้สะดวกระหว่างการติดตั้ง
3. ลดผลกระทบจากฉากหลังและสีวัตถุ*
รุ่น LSX-BG40N และ LSX-BG40P ใช้ระบบ Background Suppression ช่วยลดผลกระทบจากฉากหลังและความแตกต่างของสีวัตถุ ทำให้ตรวจจับชิ้นงานตามระยะที่กำหนดได้เสถียรมากขึ้น *เฉพาะรุ่น LSX-BG40N/LSX-BG40P
4. ตรวจจับวัตถุใส**
รุ่น LSX-W20N และ LSX-W20P เหมาะสำหรับตรวจจับขวด พลาสติกใส และวัตถุโปร่งแสง โดยใช้เซ็นเซอร์เพียงตัวเดียวและไม่ต้องติดตั้งแผ่นสะท้อน ช่วยลดพื้นที่และขั้นตอนในการติดตั้ง
**เฉพาะรุ่น LSX-W20N/LSX-W20P
ตัวอย่างการประยุกต์ใช้งาน

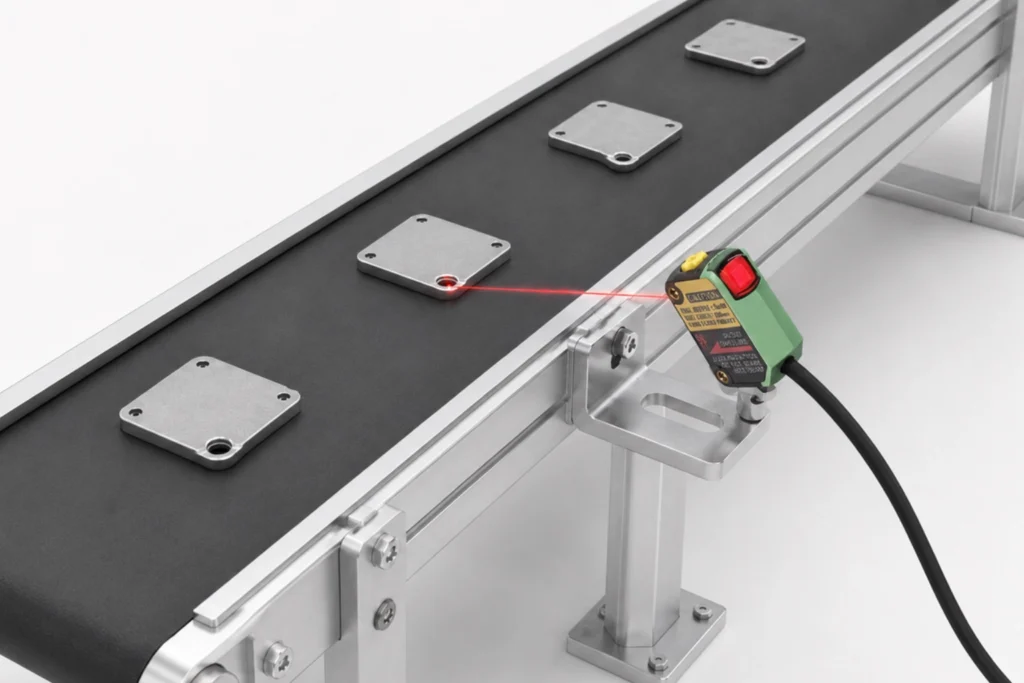

ตรวจจับรูบนชิ้นงานขนาดเล็ก

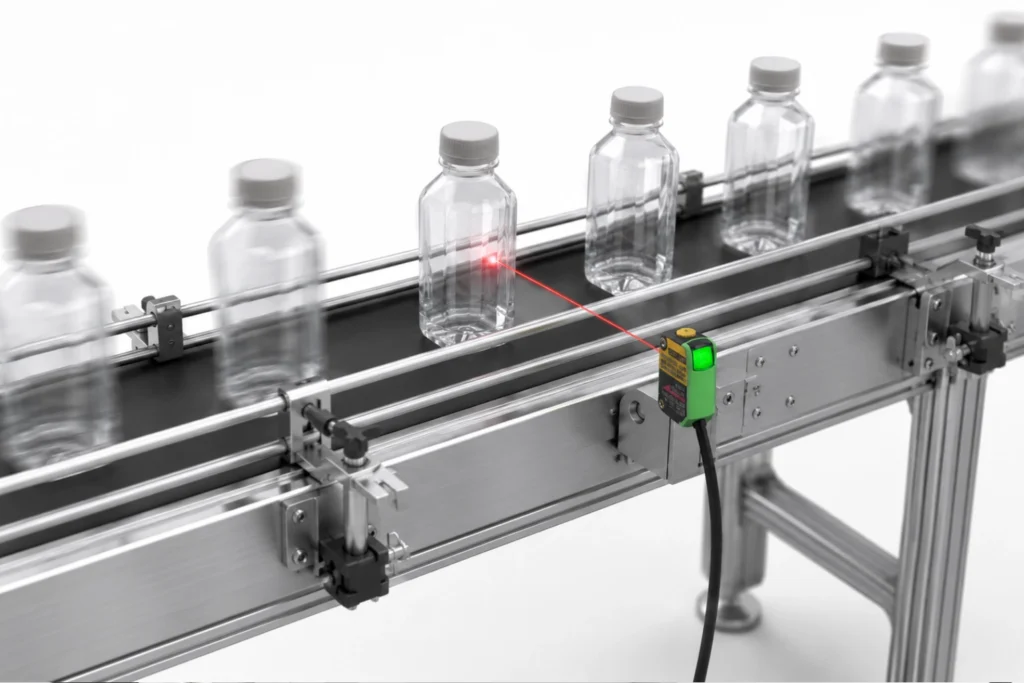

ตรวจจับขวดใสด้วยเซนเซอร์หัวเดียวไม่ใช้แผ่นสะท้อน
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
เลเซอร์เซ็นเซอร์ LSX เหมาะกับงานแบบใด
เลเซอร์เซ็นเซอร์ รุ่น LSX เหมาะสำหรับงานตรวจจับวัตถุทั่วไป ชิ้นงานขนาดเล็ก และงานที่ต้องการกำหนดตำแหน่งตรวจจับให้ชัดเจนด้วยลำแสงเลเซอร์ขนาดเล็ก สามารถนำไปใช้กับสายพานลำเลียง เครื่องประกอบชิ้นส่วน และระบบอัตโนมัติในโรงงานอุตสาหกรรมได้หลากหลาย
ควรเลือก LSX-D30 หรือ LSX-BG40
LSX-D30 เหมาะสำหรับงานตรวจจับวัตถุทั่วไปและชิ้นงานขนาดเล็ก ส่วน LSX-BG40 เหมาะกับงานที่มีฉากหลังอยู่ใกล้ชิ้นงาน หรือสีของวัตถุเปลี่ยนแปลงบ่อย เพราะระบบ Background Suppression ช่วยลดผลกระทบจากฉากหลังและทำให้การตรวจจับมีความเสถียรมากขึ้น
รุ่น LSX-W20 ตรวจจับวัตถุใสได้ทุกชนิดหรือไม่
LSX-W20 ออกแบบมาสำหรับตรวจจับขวด พลาสติกใส และวัตถุโปร่งแสงโดยไม่ต้องใช้แผ่นสะท้อน อย่างไรก็ตามความเสถียรในการตรวจจับอาจขึ้นอยู่กับความใส รูปทรง ความหนา ระยะติดตั้ง
ลำแสงขนาดเล็กมีข้อดีอย่างไร
ลำแสงเลเซอร์ขนาดเล็กช่วยให้ตรวจจับชิ้นงานขนาดเล็ก ขอบชิ้นงาน หรือจุดที่ต้องการความแม่นยำได้ดีกว่าเซ็นเซอร์ที่มีลำแสงกว้าง เหมาะสำหรับงานตรวจจับสกรู ชิ้นส่วนอิเล็กทรอนิกส์ และชิ้นงานที่มีพื้นที่ตรวจจับจำกัด
LSX แตกต่างจากเลเซอร์เซ็นเซอร์ รุ่น LS5 อย่างไร
LSX เป็นเลเซอร์เซ็นเซอร์รุ่นราคาประหยัดที่มีรุ่นย่อยครอบคลุมงานตรวจจับทั่วไป Background Suppression และวัตถุใส ส่วน LS5 เหมาะกับงาน Background Suppression ที่ต้องการลำแสงเล็กกว่า โครงสร้างแข็งแรง และระดับการป้องกันสูงกว่า จึงควรเลือกตามความแม่นยำ สภาพแวดล้อม และงบประมาณของงาน
ข้อมูลจำเพาะ เลเซอร์เซ็นเซอร์ รุ่น LSX
รุ่น | NPN PNP | LSX-D30N LSX-D30P | LSX-BG40N LSX-BG40P | LSX-W20N LSX-W20P | LSX-T3000N LSX-T3000P |
ชนิด | ยิงสะท้อนวัตถุไปกลับภายในตัวเดียว (Diffuse Type) | ยิงสะท้อนวัตถุไปกลับภายในตัวเดียว (Diffuse Type / Background suppression) | ยิงสะท้อนวัตถุไปกลับภายในตัวเดียว (Diffuse Type) | ตัวส่งตัวรับแยกกัน (Thru-beam Type) | |
ระยะตรวจจับ | สูงสุด 300มม. | สูงสุด 300มม. | สูงสุด 200 มม. | สูงสุด 30 ม | |
ขนาดลำแสง | 1x2 mm | 1x2 mm | - | Ø 5 mm. | |
ขนาดวัตถุที่ตรวจจับ | วัตถุทึบ> 5 mm | วัตถุทึบ> 5 mm | วัตถุใส > 10 mm | วัตถุทึบ> 12 mm | |
ความเร็วตอบสนอง | 1 ms | ||||
การทำงานของเอาท์พุท | เลือก L.on หรือ D.on ได้ | ||||
การแสดงผล | ไฟแสดงสถานะ สีแดง : เมื่อเอาท์พุททำงาน สีเขียว : เมื่อต่อแหล่งจ่ายไฟ | ||||
แรงดันแหล่งจ่ายไฟ | 12-24 Vdc ±10% | ||||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | ||||
เอาท์พุทควบคุม | 100 mA | ||||
อุณหภูมิแวดล้อมการทำงาน | -15℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | ||||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | ||||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | ||||
ระดับการป้องกัน | IP65 | ||||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | ||||

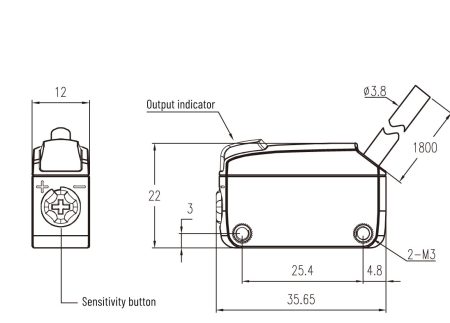

ขนาด
เอาท์พุทเชื่อมต่อ
