พร็อกซิมิตี้เซ็นเซอร์ ทรงกระบอก รุ่น PSC
พร็อกซิมิตี้เซ็นเซอร์ทรงกระบอก RIKO รุ่น PSC เป็นเซ็นเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ สำหรับตรวจสอบตำแหน่ง การมีอยู่ และการเคลื่อนที่ของชิ้นส่วนโลหะโดยไม่ต้องสัมผัส มีขนาดเกลียวมาตรฐานให้เลือกตั้งแต่ M8, M12, M18 จนถึง M30 เหมาะสำหรับติดตั้งในเครื่องจักร ระบบลำเลียง และชุดประกอบอัตโนมัติ
รุ่น PSC รองรับเอาต์พุต NPN และ PNP พร้อมเลือกรูปแบบ NO หรือ NC ผ่านการต่อสาย ตัวเรือนโลหะแข็งแรง ระดับการป้องกัน IP67 และมีข้อต่อสายแบบยืดหยุ่นที่ช่วยลดแรงกดบริเวณรอยต่อ เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการเซ็นเซอร์มาตรฐาน ใช้งานง่ายและช่วยลดจำนวนรุ่นอะไหล่ที่ต้องสำรอง
คุณสมบัติ พร็อกซิมิตี้เซ็นเซอร์ ทรงกระบอก รุ่น PSC

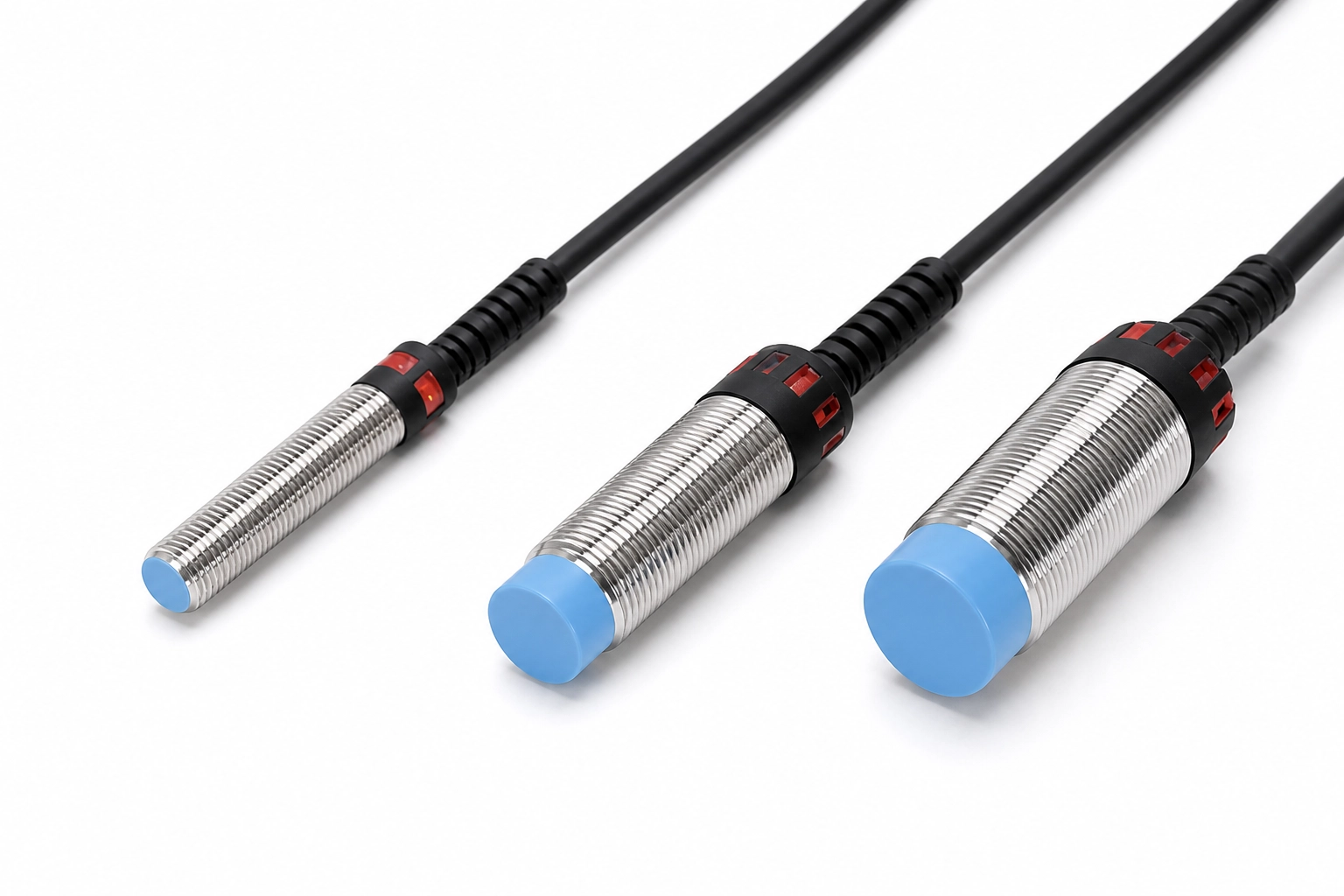

1. เกลียวมาตรฐาน M8–M30
พร็อกซิมิตี้เซ็นเซอร์รุ่น PSC มีขนาดเกลียวให้เลือกตั้งแต่ M8, M12, M18 จนถึง M30 รองรับพื้นที่ติดตั้งและขนาดชิ้นงานที่แตกต่างกัน ตัวเรือนทรงกระบอกติดตั้งผ่านรูของขายึดหรือโครงเครื่องจักรได้สะดวก พร้อมปรับตำแหน่งตรวจจับด้วยนอตล็อก

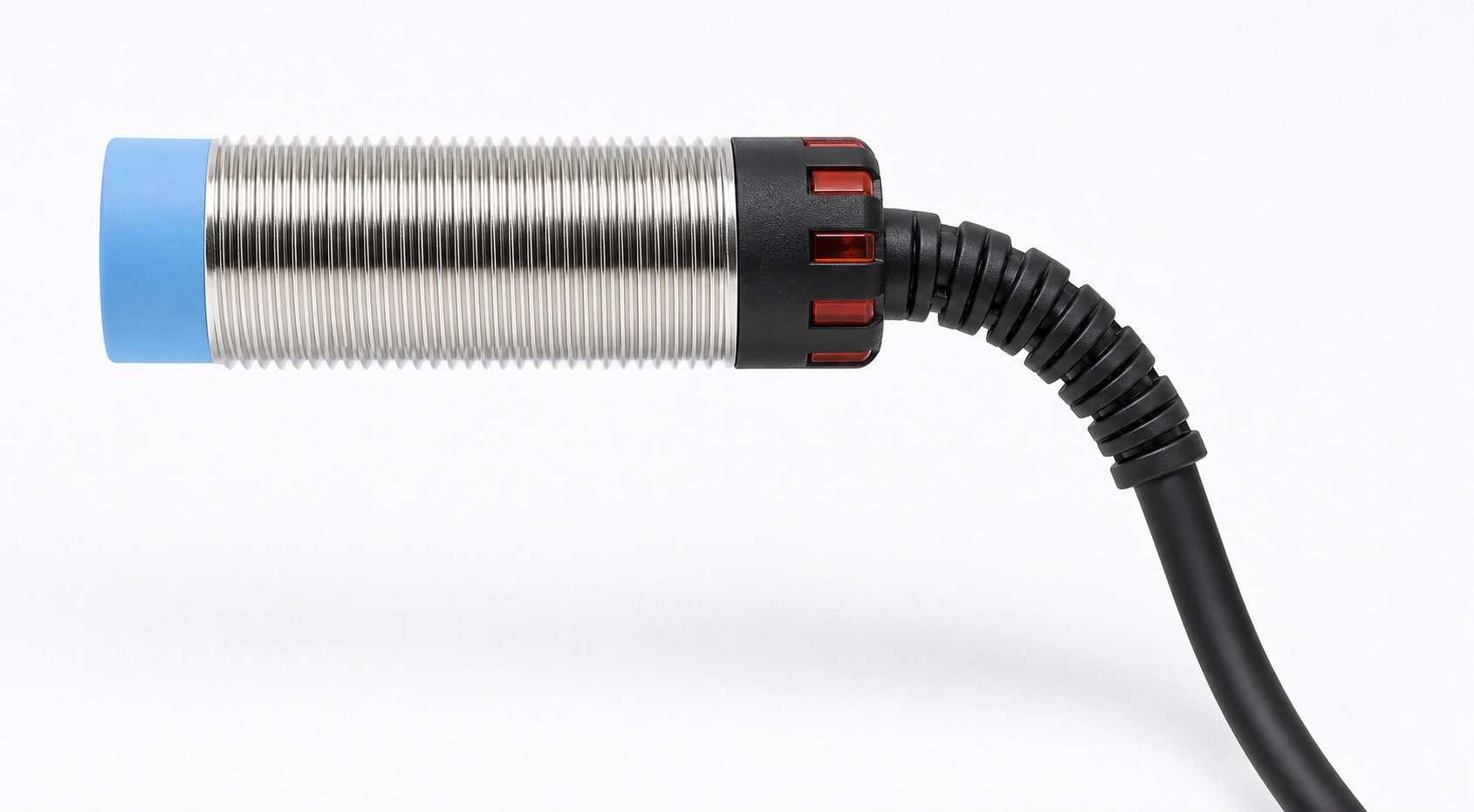

2. ข้อต่อสายยืดหยุ่น ลดการหักงอ
บริเวณรอยต่อระหว่างสายเคเบิลกับตัวเซ็นเซอร์ออกแบบให้ยืดหยุ่น ช่วยลดแรงกดและการหักงอเฉพาะจุด เหมาะสำหรับการติดตั้งในเครื่องจักรที่มีพื้นที่จำกัดหรือจำเป็นต้องจัดแนวสายเคเบิลให้โค้งตามโครงสร้างของเครื่อง
3. รองรับทั้ง NPN และ PNP
มีเอาต์พุต NPN และ PNP ให้เลือกใช้ตามระบบควบคุม พร้อมเลือกรูปแบบการทำงาน NO หรือ NC ผ่านการต่อสายภายในรุ่นเดียว ช่วยให้ใช้งานร่วมกับ PLC และระบบควบคุมได้หลากหลาย พร้อมลดจำนวนรุ่นอะไหล่ที่ต้องสำรอง

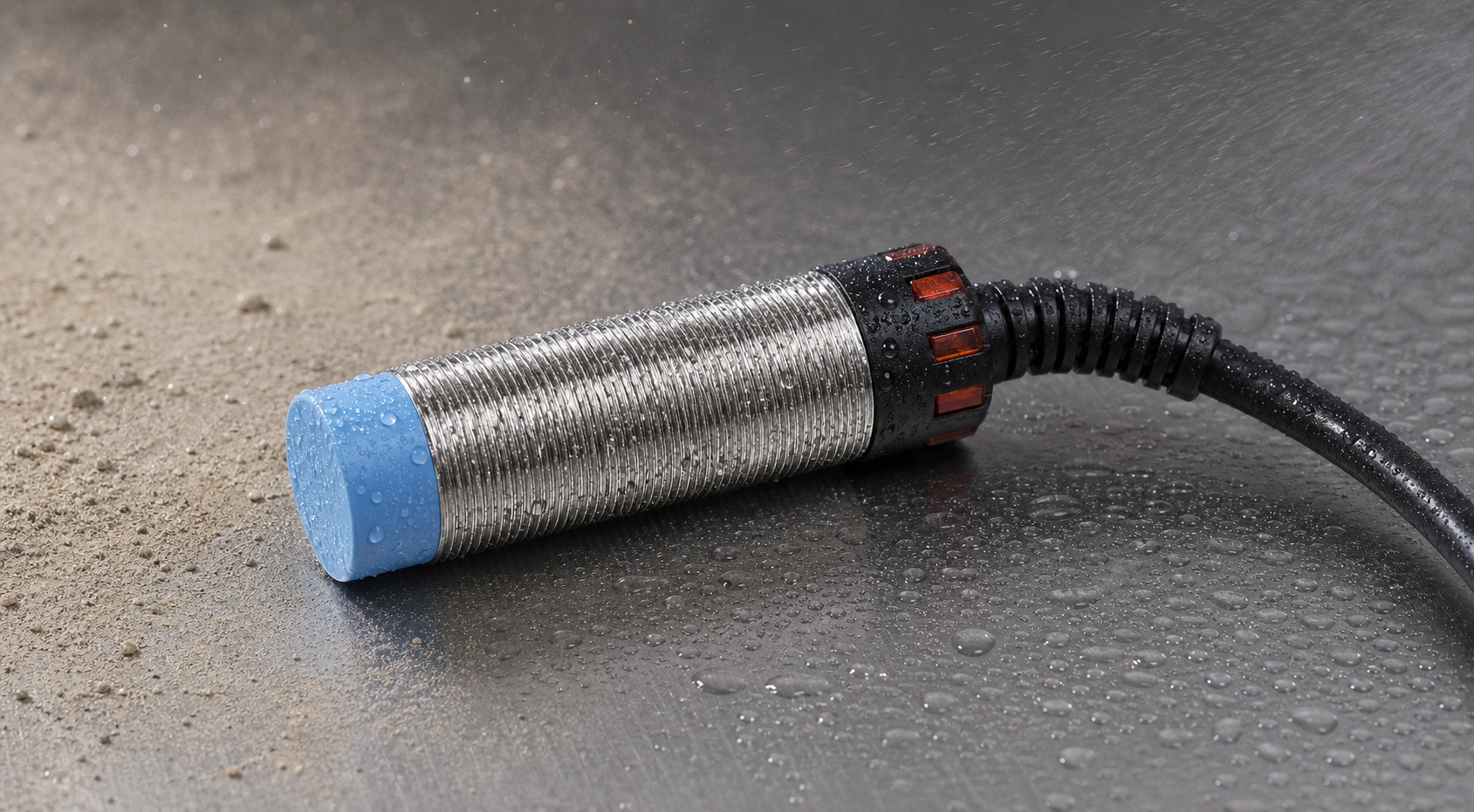

4. ป้องกันฝุ่นและน้ำ IP67
ตัวเรือนโลหะและโครงสร้างระดับการป้องกัน IP67 ช่วยป้องกันฝุ่นและน้ำจากการใช้งานอุตสาหกรรมทั่วไป เหมาะสำหรับติดตั้งในเครื่องจักร ระบบลำเลียง และบริเวณที่อาจมีละอองน้ำหรือความชื้น
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
พร็อกซิมิตี้เซ็นเซอร์ รุ่น PSC ตรวจจับวัสดุอะไรได้บ้าง?
รุ่น PSC เป็นพร็อกซิมิตี้เซ็นเซอร์แบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เช่น เหล็ก สเตนเลส อะลูมิเนียม และทองเหลือง อย่างไรก็ตาม ระยะตรวจจับจริงอาจแตกต่างกันตามชนิด ขนาด และตำแหน่งของโลหะ จึงควรทดลองกับชิ้นงานจริงก่อนติดตั้ง หากต้องการตรวจจับพลาสติก แก้ว ผง หรือของเหลว ควรใช้พร็อกซิมิตี้เซ็นเซอร์แบบคาปาซิทีฟแทน
พร็อกซิมิตี้เซ็นเซอร์แบบ Shielded และ Unshielded ต่างกันอย่างไร?
พร็อกซิมิตี้เซ็นเซอร์แบบ Shielded หรือ Flush Mount สามารถติดตั้งให้หัวเซ็นเซอร์เสมอกับพื้นผิวโลหะได้ สนามตรวจจับจะเน้นออกทางด้านหน้า จึงลดผลกระทบจากโลหะบริเวณด้านข้าง เหมาะกับพื้นที่ติดตั้งจำกัด แต่โดยทั่วไปจะมีระยะตรวจจับสั้นกว่าแบบ Unshielded
แบบ Unshielded หรือ Non-flush Mount มีสนามตรวจจับแผ่ออกทั้งด้านหน้าและด้านข้าง โดยทั่วไปจึงตรวจจับได้ไกลกว่า แต่หัวเซ็นเซอร์ต้องยื่นพ้นพื้นผิวโลหะและเว้นระยะจากโลหะรอบข้างอย่างเหมาะสม เพื่อป้องกันการตรวจจับผิดพลาด ควรตรวจสอบประเภทการติดตั้งและระยะเว้นตามข้อมูลจำเพาะของแต่ละรหัสรุ่นก่อนใช้งาน
ควรเลือกขนาด M8, M12, M18 หรือ M30 อย่างไร?
ควรพิจารณาจากพื้นที่ติดตั้ง ขนาดชิ้นงาน และระยะตรวจจับที่ต้องการ รุ่น M8 เหมาะกับบริเวณที่มีพื้นที่จำกัด ส่วน M12 และ M18 เป็นขนาดที่ใช้ทั่วไปในเครื่องจักร ขณะที่ M30 เหมาะกับชิ้นงานขนาดใหญ่หรืองานที่ต้องการระยะตรวจจับมากขึ้น ทั้งนี้ควรตรวจสอบระยะตรวจจับของรหัสรุ่นย่อยก่อนเลือกใช้งาน เพราะขนาดเกลียวเพียงอย่างเดียวไม่ได้ระบุระยะตรวจจับทั้งหมด
เอาต์พุต NPN, PNP, NO และ NC เลือกใช้อย่างไร?
ควรเลือกให้ตรงกับอินพุตของ PLC หรือระบบควบคุม รุ่น PSC รองรับเอาต์พุต NPN และ PNP ภายในตัวเดียว พร้อมกำหนดการทำงานแบบ NO หรือ NC ผ่านการต่อสาย ช่วยลดจำนวนรุ่นอะไหล่ที่ต้องจัดเก็บ แต่ผู้ติดตั้งควรตรวจสอบไดอะแกรมการต่อสาย แรงดันไฟเลี้ยง และรูปแบบอินพุตของอุปกรณ์ควบคุมก่อนจ่ายไฟ เพื่อป้องกันการต่อผิดและทำให้ระบบทำงานได้ถูกต้อง
ข้อมูลจำเพาะ พร็อกซิมิตี้เซ็นเซอร์ ทรงกระบอก รุ่น PSC
Model | PSC0801-NP | PSC0802-NP | PSC1202-NP | PSC1205-NP | |
Size | Standard M8 | Standard M8 | Standard M12 | Standard M12 | |
Sensing distance | 1 mm | 2 mm | 2 mm | 5 mm | |
Sensing type | Shielded | Unshielded | Shielded | Unshielded | |
Response time | 1 ms Max. | ||||
Output type | NPN NO/NC & PNP NO/NC | ||||
Operating voltage | 12-24 Vdc ±10% | ||||
Current consumption | ≤ 8 mA | ≤ 12 mA | |||
Load current | 100 mA Max. at DC 24V | ||||
Leakage current | ≦1.1 mA no-load | ||||
Insulation resistance | 20MΩ min. (DC500V) | ||||
Operating temperature | -20℃ ~ + 60℃ | ||||
Protection degree | IP67 | ||||
Wiring method | Ø3x2M /4-wires | Ø3x2M /4-wires | Ø4.2x2M /4-wires | Ø4.2x2M /4-wires | |
Model | PSC1805-NP | PSC1808-NP | PSC3010-NP | PSC3018-NP | |
Size | Standard M18 | Standard M18 | Standard M30 | Standard M18 | |
Sensing distance | 5 mm | 8 mm | 10 mm | 18 mm | |
Sensing type | Shielded | Unshielded | Shielded | Unshielded | |
Response time | 2 ms Max. | 2 ms Max. | 3.3 ms Max. | 3.3 ms Max. | |
Output type | NPN NO/NC & PNP NO/NC | ||||
Operating voltage | 12-24 Vdc ±10% | ||||
Current consumption | ≤ 14 mA | ≤ 16 mA | |||
Load current | 100 mA Max. at DC 24V | ||||
Leakage current | ≦1.1 mA no-load | ||||
Insulation resistance | 20MΩ min. (DC500V) | ||||
Operating temperature | -20℃ ~ + 60℃ | ||||
Protection degree | IP67 | ||||
Wiring method | Ø5.2x2M /4-wires | Ø5.2x2M /4-wires | Ø5.2x2M /4-wires | Ø5.2x2M /4-wires | |
ขนาด

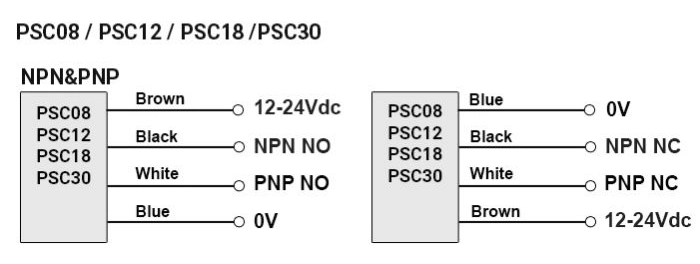

เอาท์พุทเชื่อมต่อ
