เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS
เซ็นเซอร์ตรวจจับมาร์คสี (Mark Sensor) รุ่น MS เป็นเซนเซอร์ที่ออกแบบมาสำหรับตรวจจับมาร์ค (Registration Mark) แถบสี และตำแหน่งอ้างอิงบนชิ้นงานต่างๆ เช่น งานฉลากสินค้า งานบรรจุภัณฑ์ งานฟิล์มพิมพ์ รวมถึงการตรวจจับสีบนชิ้นงานเพื่อป้องกันการประกอบสลับในกระบวนการผลิตอัตโนมัติ
เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS มีระบบประมวลผลอัตโนมัติในการเลือกใช้แหล่งกำเนิดแสงที่เหมาะสมกับมาร์คและพื้นหลังของชิ้นงาน ช่วยเพิ่มความแม่นยำและความเสถียรในการตรวจจับ แม้ในงานที่มีความแตกต่างของสีเพียงเล็กน้อย ด้วยความเร็วในการตอบสนองสูงสุดเพียง 0.2 ms ทำให้เซนเซอร์สามารถตรวจจับมาร์คบนสายการผลิตความเร็วสูงได้อย่างมีประสิทธิภาพ พร้อมไฟแสดงสถานะการทำงานและสถานะการตรวจจับ ช่วยให้ผู้ใช้งานสามารถตรวจสอบการทำงานของเซนเซอร์ได้อย่างสะดวกและรวดเร็ว
คุณสมบัติ เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS
1. ปรับแสงได้ตามวัตถุตรวจจับ
เซ็นเซอร์ตรวจจับมาร์คสี (Mark sensors) รุ่น MS series นั้นสามารถปรับโหมดการทำงานได้ 2 แบบคือ 1.โหมดสี RGB (ใช้แหล่งกำเนิดแสงทั้ง 3 สี) และ 2.โหมดความเข้มแสง (ใช้แหล่งกำเนิดแสงสีใดสีหนึ่ง) เพื่อให้ช่วยสามารถตรวจจับมาร์คสีหรือวัตถุที่ต้องการได้อย่างแม่นยำและเสถียร โดยส่วนเซ็นเซอร์จะประมวลผล และเลือกแหล่งกำเนิดแสงอัตโนมัติ เพื่อให้สามารถตรวจจับสีได้อย่างมีประสิทธิภาพ(เมื่ออยู่ในโหมดความเข้มแสง) เช่น ตรวจจับแถบมาร์คสีเหลืองบนพื้นสีส้ม เซ็นเซอร์จะเลือกใช้แหล่งกำเนิดแสงสีเขียวเองโดยอัตโนมัติ เพื่อให้แสงมีความแตกต่างในการตรวจจับสูงสุด เมื่อต้องวแยกแยะระหว่าง สีแหลืองกับสีส้ม
2. ตั้งค่าได้ง่ายด้วยปุ่มกด
เพียงกดปุ่ม ON และ OFF เพื่อสอนให้เซนเซอร์ตรวจจับมาร์คสี จดจำมาร์คและพื้นหลังที่ต้องการ เท่านี้ก็พร้อมใช้งานได้ทันที นอกจากนี้ยังสามารถปรับความแม่นยำได้ 3 ระดับ Hi / Mid / Low พร้อมด้วยไฟแสดงสถานะการทำงานทั้งต่างๆ เพื่อให้สังเกตการทำงานได้อย่างชัดเจน

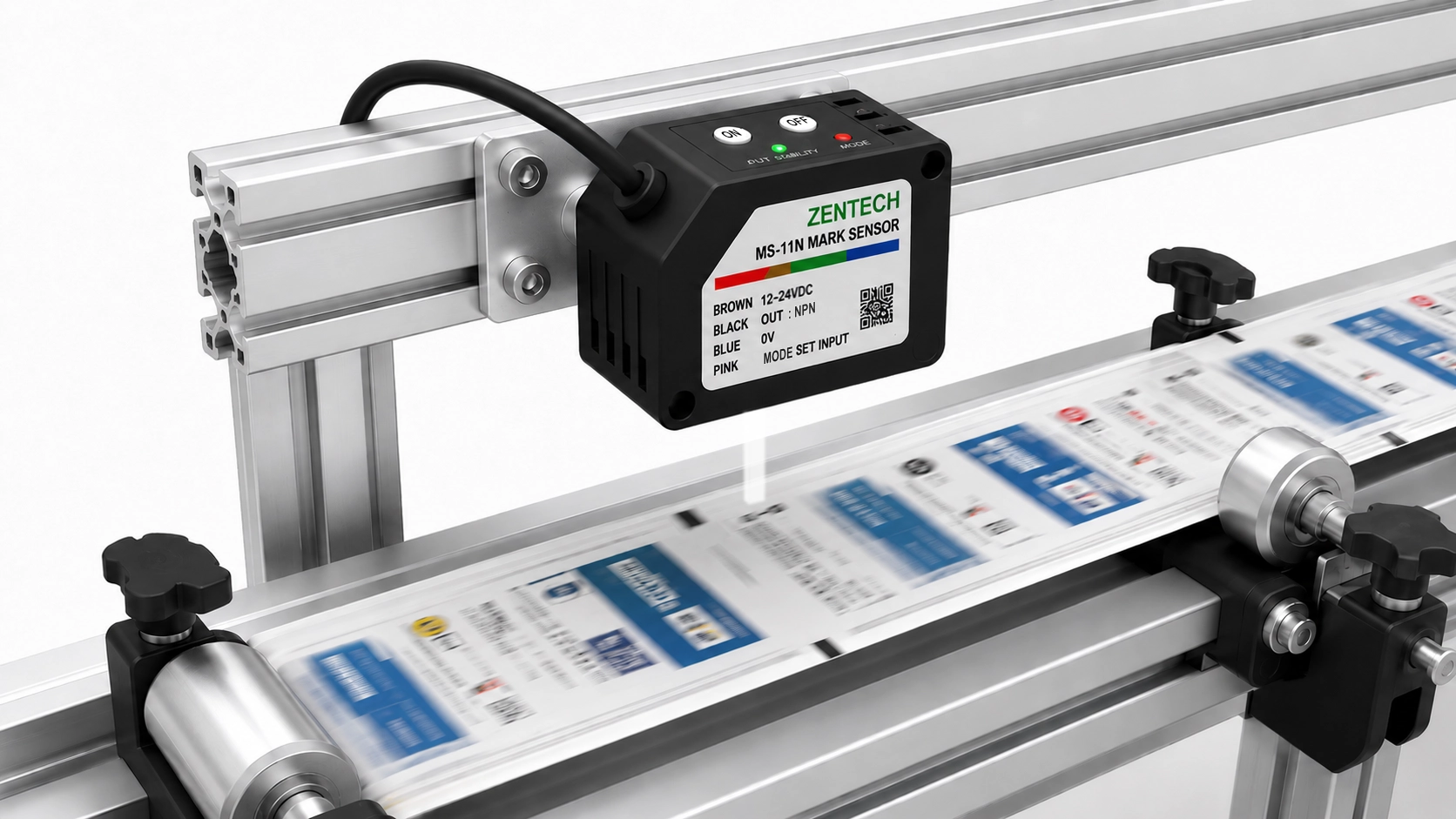

3. ตรวจจับมาร์คได้รวดเร็ว 0.2 ms
เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS มีความเร็วตอบสนองสูงสุดเพียง 0.2 ms เหมาะสำหรับงานฉลาก งานบรรจุภัณฑ์ และเครื่องแพ็คความเร็วสูง ช่วยให้สามารถตรวจจับมาร์คได้อย่างแม่นยำแม้ชิ้นงานเคลื่อนที่ด้วยความเร็วสูง
ตัวอย่างการประยุกต์ใช้งาน

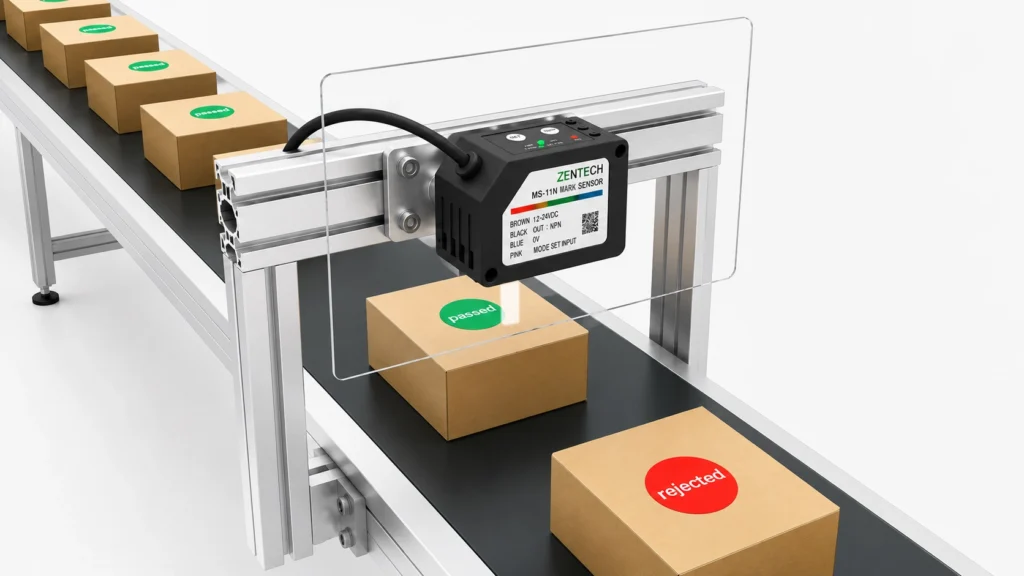

ตรวจจับสีของพัสดุที่ไม่ถูกต้อง

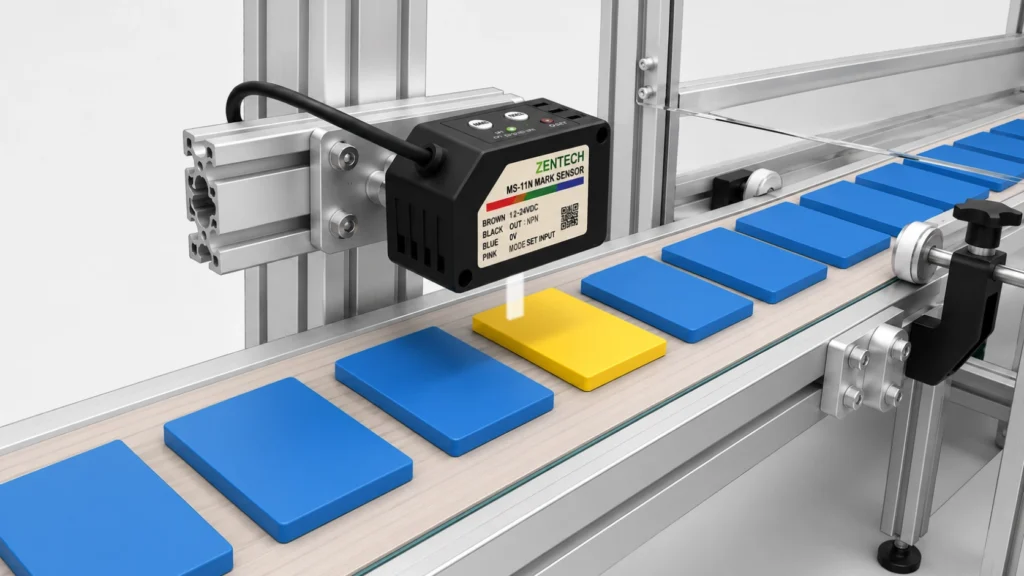

ป้องกันชิ้นงานผิดสีในสายการผลิต
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
เซ็นเซอร์ตรวจจับมาร์คสี MS ใช้งานกับงานประเภทใดได้บ้าง?
เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS เหมาะสำหรับตรวจจับมาร์คสีหรือแถบสีบนวัสดุที่เคลื่อนที่ผ่าน เช่น งานฉลากสินค้า ฟิล์มบรรจุภัณฑ์ ซองบรรจุภัณฑ์ งานพิมพ์ รวมถึงการตรวจจับสีของชิ้นงานเพื่อป้องกันการประกอบผิดสีหรือคัดแยกชิ้นงานตามสีที่ต้องการ
เซ็นเซอร์ตรวจจับมาร์คสี MS ใช้งานกับงานประเภทใดได้บ้าง?
เซ็นเซอร์ MS สามารถตรวจจับสีได้หลากหลายสี โดยมีทั้งโหมด Color Mode และ Intensity Mode ช่วยให้สามารถเลือกวิธีการตรวจจับที่เหมาะสมกับลักษณะของชิ้นงานและสีที่ต้องการตรวจสอบ เพื่อเพิ่มความแม่นยำและเสถียรภาพในการตรวจจับ
การตั้งค่าเซ็นเซอร์ MS ยากหรือไม่?
ไม่ยาก เพียงนำมาร์คสีหรือสีของชิ้นงานที่ต้องการตรวจจับมาวางใต้เซ็นเซอร์ แล้วกดปุ่ม ON เพื่อบันทึกสีเป้าหมาย จากนั้นนำพื้นหลังหรือสีที่ไม่ต้องการตรวจจับมาวางใต้เซ็นเซอร์และกดปุ่ม OFF เพียงเท่านี้ก็พร้อมใช้งานได้ทันที
เซ็นเซอร์ MS แตกต่างจาก Color Sensor ทั่วไปอย่างไร?
เซ็นเซอร์ตรวจจับมาร์คสี (Mark Sensor) รุ่น MS ถูกออกแบบมาสำหรับตรวจจับมาร์คสีหรือแถบสีที่พิมพ์อยู่บนพื้นหลังหลัก เช่น มาร์คสีดำบนฉลากสีขาว หรือมาร์คสีแดงบนฟิล์มบรรจุภัณฑ์ โดยเซ็นเซอร์จะตรวจจับความแตกต่างระหว่าง “สีมาร์ค” และ “สีพื้นหลัง” เพื่อใช้เป็นตำแหน่งอ้างอิงในการควบคุมเครื่องจักร
ในกรณีที่พื้นหลังมีหลายสี หรือมีลวดลายกราฟิกหลากหลายสีตลอดทั้งชิ้นงาน การใช้งาน Mark Sensor อาจไม่เหมาะสม เนื่องจากเซ็นเซอร์ไม่ได้ถูกออกแบบมาเพื่อจำแนกสีเฉพาะจุด
หากต้องการตรวจจับหรือแยกสีของชิ้นงานจากพื้นหลังที่มีหลายสี หรือจำแนกเฉดสีที่ใกล้เคียงกัน ควรเลือกใช้ Color Sensor ซึ่งออกแบบมาสำหรับงานตรวจจับสีโดยเฉพาะ
ข้อมูลจำเพาะ เซ็นเซอร์ตรวจจับมาร์คสี รุ่น MS
รุ่น | MS-11N | MS-11P |
ประเภทการตรวจจับ | ตรวจจับแบบหัวเดียวสะท้อนกลับ | |
แหล่งกำเนิดแสง | แสงสีแดง (ุ640nm) / สีเขียว (525nm) / สีน้ำเงิน (470nm) | |
ระยะตรวจจับ | 23±4 มม. | |
ขนาดลำแสง | 1.5*7 มม. ที่ระยะ 23 มม. | |
โหมดการตรวจจับ | โหมดสี / โหมดความเข้มแสง | |
ความเร็วตอบสนอง | 0.2 ms | |
การปรับตั้งค่าความไว | ปรับตั้งด้วยปุ่มกด | |
แหล่งจ่ายแเรงดันไฟฟ้า | 24V DC±10% | |
สิ้นเปลืองกระแสไฟ | ≤35 mA | |
เอาท์พุท | NPN 100mA | PNP 100mA |
อุณหภูมิทำงานแวดล้อม | -10℃ ~ +55℃，ไม่กลั่นตัวเป็นหยดน้ำ | |
ความชื้นทำงานแวดล้อม | 35%~85%RH，No coagulating | |
ไฟแสดงสถานะ | ทำงานผิดพลาด : แสงสีแดง ทำงานปกติ : แสงสีเขียว โหมดจับสี : แสงสีเขียว | |
ทนต่อความสั่นสะเทือน | 50G(500m/s²) | |
ระดับการป้องกัน | IP64 | |
วัสดุ | PBT | |
