พร็อกซิมิตี้เซ็นเซอร์ วงแหวน รุ่น ER

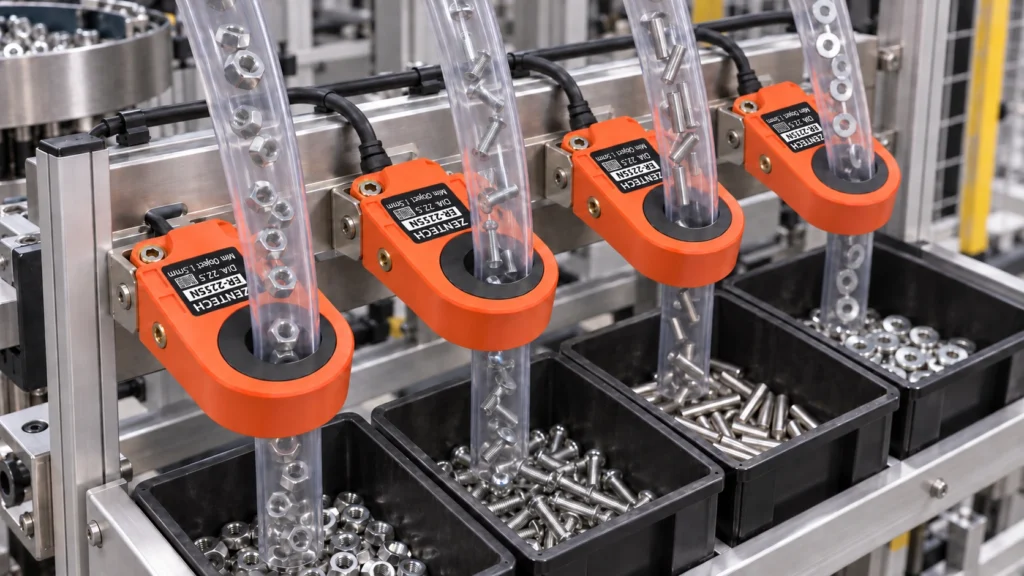

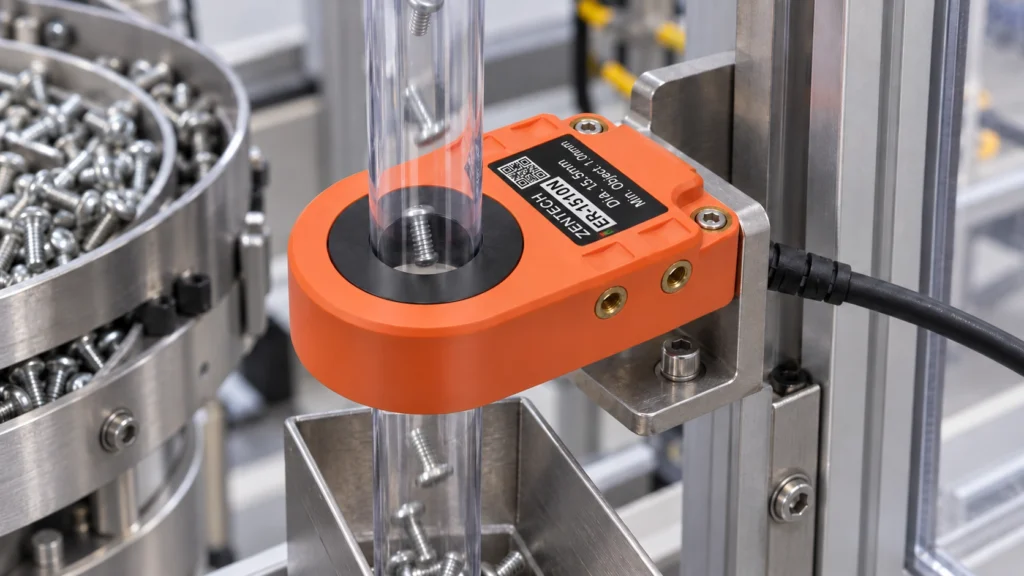

พร็อกซิมิตี้เซ็นเซอร์ วงแหวน (Ring sensor) รุ่น ER รูปร่างเซ็นเซอร์ รูตรงกลาง เพื่อตรวจจับโลหะที่รอดผ่านรูของตัวเซ็นเซอร์ โดยสามารถตรวจจับขนาดโลหะเล็กได้สูงสุดถึง Ø0.4 มม. ได้ และมีขนาดช่องรูเพื่อให้โลหะรอดผ่านตั้งแต่ Ø5.5 มม. จนถึง Ø22.5 มม. นอกจากนี้ยังสามารถปรับ Sensitivity สำหรับปรับขนาดของวัตถุที่ต้องการตรวจจับได้ สามารถนำไปประยุกต์ใช้งาน เช่น ตรวจจับน็อตหรือสกรู, ตรวจจับชิ้นส่วนลวดขาด และเซ็นเซอร์ยังมาพร้อมเอาท์พุททั้ง NO และ NC รองรับการใช้งาน โครงสร้าง แข็งแรง ทนทาน ระดับมาตรฐานการป้องกัน IP67
คุณสมบัติ พร็อกซิมิตี้เซ็นเซอร์ วงแหวน รุ่น ER

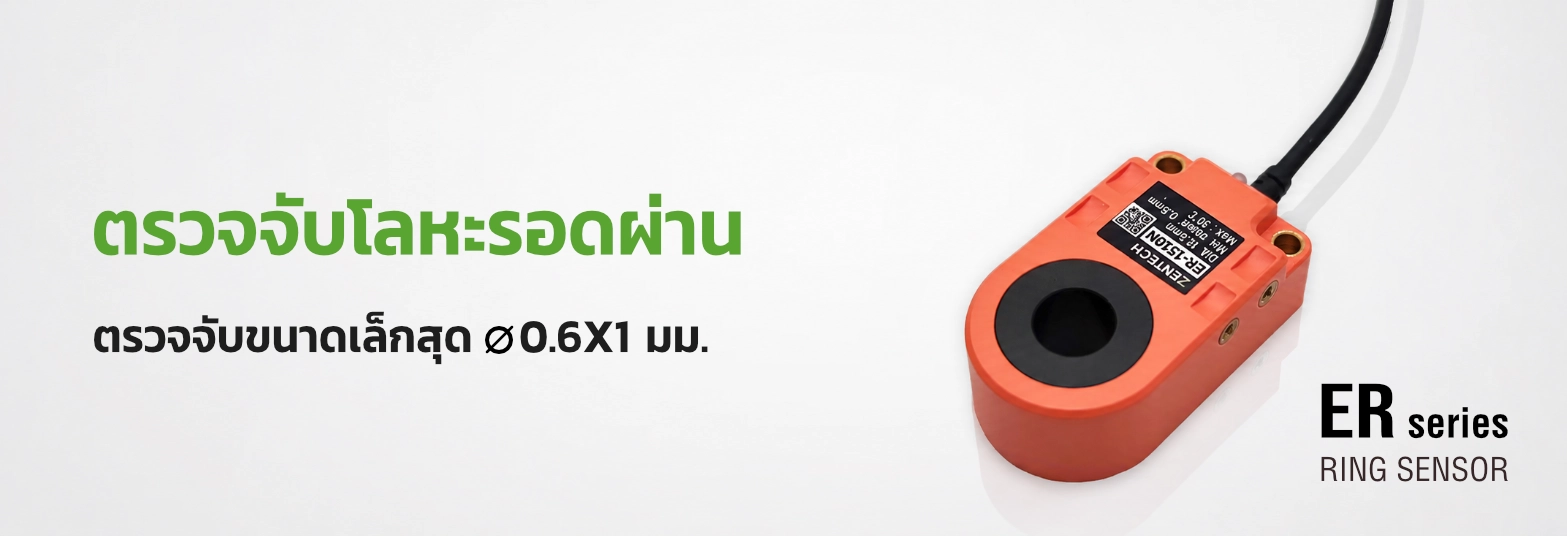

1. ตรวจจับโลหะรอดผ่าน

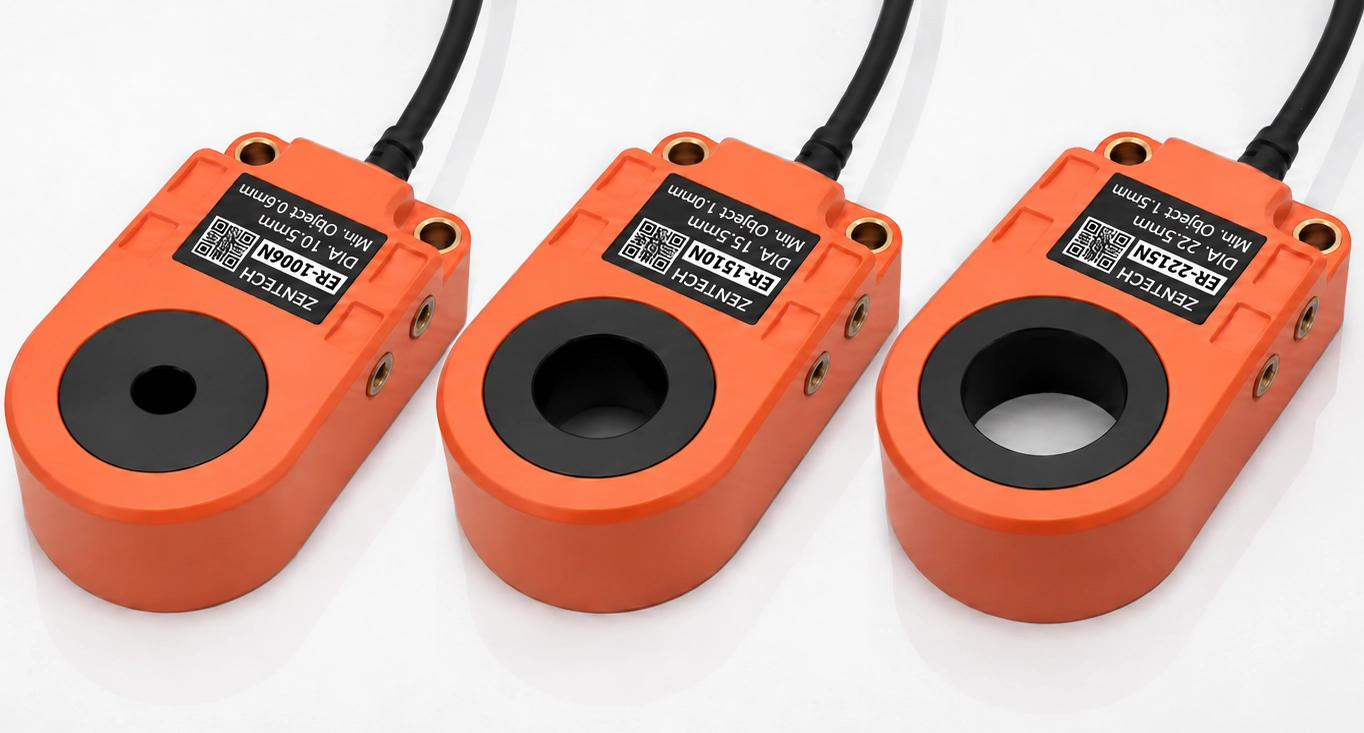

เซ็นเซอร์วงแหวน (Ring sensor) มีลักษณะเป็นช่องรูวงกลม เพื่อให้โลหะต่างๆรอดผ่าน และเมื่อโลหะรอดผ่าน เซ็นเซอร์จะส่งสัญญาณเอาท์พุทออกมา ซึ่งสามารถตรวจจับขนาดโลหะเล็กสุดถึง Ø0.4 มม. และ มีขนาดรูเส้นผ่านศูนย์กลางหลายขนาดให้เลือกใช้งาน ตั้งแต่ Ø5.5 มม.จนถึง Ø 22.5 มม.
2. ไฟแสดงสถานะชัดเจน
สามารถปรับเปลี่ยนขนาดโลหะที่ต้องการตรวจจับได้ ด้วยการปรับหมุนปุ่ม Sensitivity เพื่อปรับตรวจจับโลหะขนาดใหญ่ หรือเล็กได้ และไฟแสดงสถานะการทำงาน และสถานะเอาท์พุทที่ตรวจจับได้ เลือกยึดติดตั้งได้ทั้งด้านบน และด้านข้าง โครงสร้างแข็งแรง ทนทาน ระดับการป้องกัน IP67 กันฝุ่น ทนน้ำ สามารถใช้สภาพแวดล้อมที่เลวร้ายได้ดี
ข้อมูลจำเพาะ พร็อกซิมิตี้เซ็นเซอร์ วงแหวน รุ่น ER
Model | NPN PNP | ER-0504N ER-0504P | ER-0806N ER-0806P | ER-1208N ER-1208P | ER-1612N ER-1612P | ER-2215N ER-2215P |
Hole size | 5.5mm | 8.5mm | 12.5mm | 16.5mm | 22.5mm | |
Min. detect object(iron) | Ø0.4 x 1mm | Ø0.6 x 1mm | Ø0.8 x 1mm | Ø1.2 x 1mm | Ø1.5 x 1mm | |
Response frequency | 10Hz | |||||
Operating voltage | 10-30Vdc | |||||
Output | 1NO/ 1NC 100mA at 24Vdc | |||||
Indicator | Power : green / Detection : red | |||||
Load current | 100 mA Max. at DC 24V | |||||
Protection circuit | Surge protection circuit, Short circuit protection and polartiy reverse connection protection | |||||
Ambient temperature | -20℃ ~ + 60℃ | |||||
Ambient humdity | 35-95%RH | |||||
Vibration resistance | 10 to 55Hz, compound amplitude 1.5mm, X,Y,Z axis direction each 2 hours | |||||
Protection level | IP67 | |||||
ขนาด
เอาท์พุทเชื่อมต่อ
