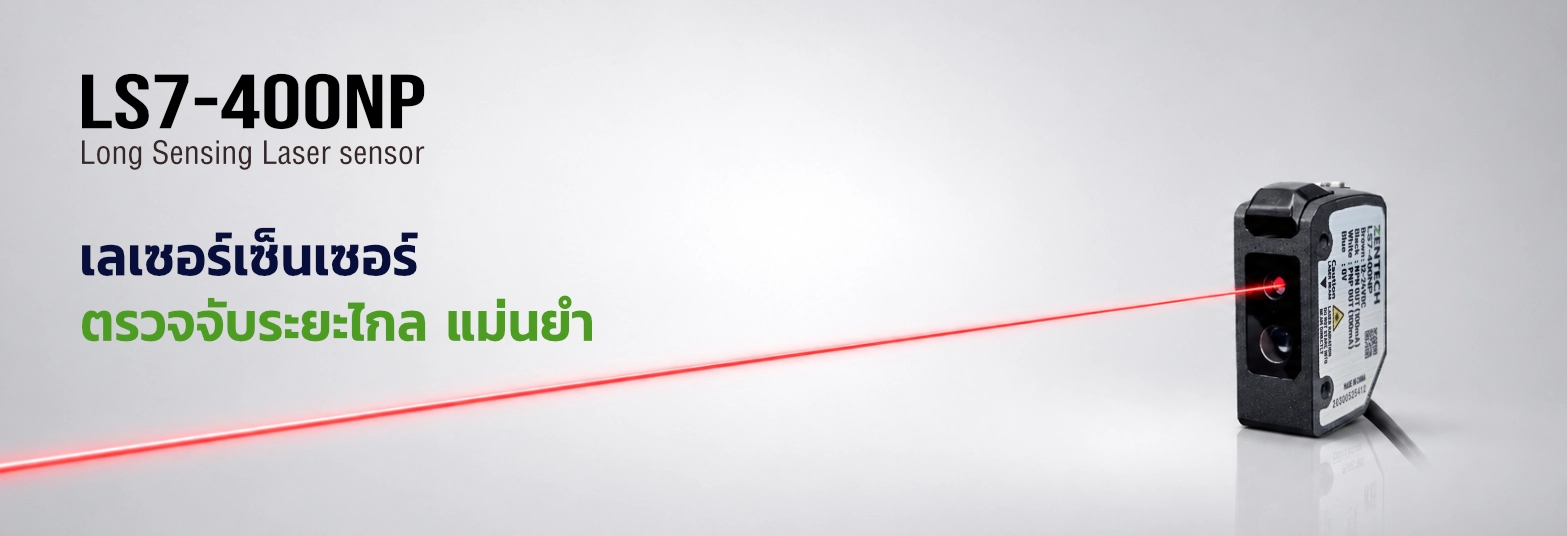

เลเซอร์เซ็นเซอร์ตรวจจับระยะไกล รุ่น LS7
เลเซอร์เซ็นเซอร์ รุ่น LS7-400NP เป็นเซ็นเซอร์ตรวจจับวัตถุระยะไกลแบบหัวเดียวไป–กลับในตัว สามารถตรวจจับได้ตั้งแต่ 0.05–4 เมตร โดยใช้เทคโนโลยี Direct Time of Flight (ToF) ในการคำนวณระยะจากเวลาที่แสงเลเซอร์เดินทางไปกระทบวัตถุและสะท้อนกลับมายังตัวรับ
เทคโนโลยีดังกล่าวช่วยให้ตรวจจับวัตถุในระยะไกลได้อย่างเสถียร และช่วยลดผลกระทบจากสีของวัตถุ รุ่น LS7-400NP รองรับเอาต์พุตทั้ง NPN และ PNP ในตัวเดียว พร้อมโครงสร้างอะลูมิเนียมอัลลอยขนาดกะทัดรัด แข็งแรง ทนทาน และมีระดับการป้องกัน IP67
คุณสมบัติ เลเซอร์เซ็นเซอร์ตรวจจับระยะไกล รุ่น LS7
1. เทคโนโลยี Time of Flight
LS7-400NP ใช้เทคโนโลยี Direct Time of Flight หรือ ToF โดยวัดระยะเวลาที่แสงเลเซอร์เดินทางจากเซ็นเซอร์ไปกระทบวัตถุและสะท้อนกลับมายังตัวรับ จากนั้นจึงคำนวณเป็นระยะตรวจจับ ช่วยให้ตรวจจับวัตถุในระยะไกลได้อย่างแม่นยำและเสถียรมากกว่าการตรวจจับที่พิจารณาเฉพาะปริมาณแสงสะท้อนกลับ
2. ตรวจจับไกลสูงสุด 4 เมตร
เลเซอร์เซนเซอร์ รุ่น LS7-400NP สามารถตรวจจับได้ไกลสูงสุดถึง 4 เมตร ด้วยการใช้เทคโนโลยี ToF จึงทำให้ตรวจจับระยะได้อย่างแม่นยำและเสถียรทุกระยะการตรวจจับ
3. ลดผลกระทบจากสีของวัตถุ
หลักการตรวจจับแบบ ToF ช่วยลดผลกระทบจากความแตกต่างของสีวัตถุ เมื่อเปรียบเทียบกับเซ็นเซอร์ที่พิจารณาปริมาณแสงสะท้อนกลับเป็นหลัก จึงเหมาะกับงานที่ชิ้นงานอาจมีสีหรือพื้นผิวแตกต่างกัน อย่างไรก็ตาม ควรทดสอบกับชิ้นงานจริงในกรณีที่พื้นผิวมีความเงาสูง โปร่งใส หรือสะท้อนแสงผิดปกติ
4. โครงสร้างแข็งแรงทนทาน
ตัวเรือนผลิตจากอะลูมิเนียมอัลลอย มีความแข็งแรงและเหมาะสำหรับติดตั้งในงานอุตสาหกรรม พร้อมระดับการป้องกัน IP67 ช่วยป้องกันฝุ่นและน้ำจากสภาพแวดล้อมการทำงานทั่วไป
ตัวอย่างการประยุกต์ใช้งาน

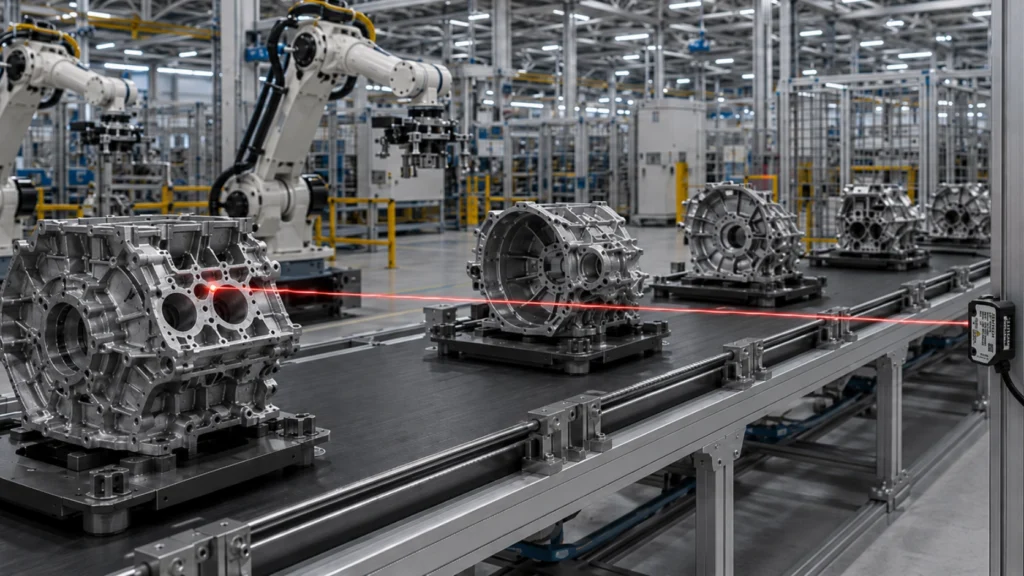

ตรวจจับชิ้นส่วนรถยนต์บนสายพาน

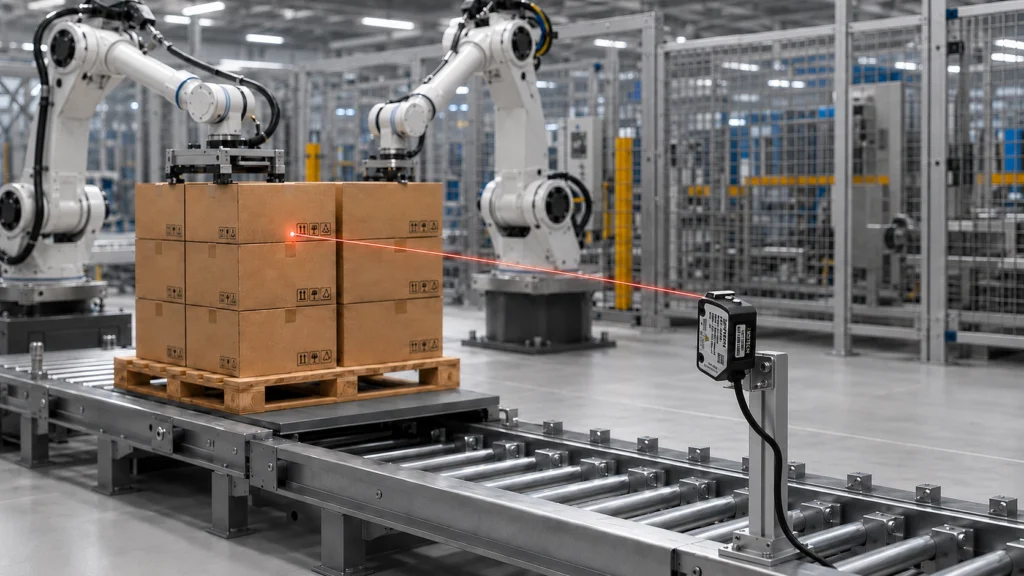

ตรวจจับสินค้าบนพาเลท
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
เลเซอร์เซ็นเซอร์ LS7 เหมาะกับงานแบบใด
-
เลเซอร์เซ็นเซอร์ รุ่น LS7-400NP เหมาะสำหรับงานตรวจจับวัตถุระยะไกลในโรงงานอุตสาหกรรม เช่น การตรวจจับชิ้นส่วนเครื่องจักรขนาดใหญ่ งานสายพานลำเลียง งานตรวจจับพาเลท กล่องสินค้า หรือวัตถุที่ไม่สามารถติดตั้งเซ็นเซอร์ใกล้จุดตรวจจับได้ โดยสามารถตรวจจับได้สูงสุด 4 เมตร
เทคโนโลยี Time of Flight แตกต่างจากเซ็นเซอร์ทั่วไปอย่างไร
-
เทคโนโลยี Time of Flight หรือ ToF ใช้วิธีวัดเวลาที่แสงเลเซอร์เดินทางจากเซ็นเซอร์ไปกระทบวัตถุและสะท้อนกลับมายังตัวรับ จากนั้นจึงคำนวณเป็นระยะตรวจจับ ต่างจากเซ็นเซอร์ทั่วไปที่มักพิจารณาปริมาณแสงสะท้อนกลับเป็นหลัก ทำให้ LS7 สามารถตรวจจับวัตถุระยะไกลได้เสถียรกว่าในหลายสภาพงาน
สีของวัตถุมีผลต่อการตรวจจับของ LS7 หรือไม่
-
LS7-400NP ใช้หลักการตรวจจับแบบ Time of Flight จึงช่วยลดผลกระทบจากสีของวัตถุได้ดีกว่าเซ็นเซอร์ที่อาศัยปริมาณแสงสะท้อนเป็นหลัก เหมาะกับงานที่ชิ้นงานมีสีแตกต่างกัน เช่น วัตถุสีขาว สีเทา หรือสีเข้ม อย่างไรก็ตาม พื้นผิวที่เงามาก โปร่งใส หรือสะท้อนแสงผิดปกติ ควรทดสอบกับชิ้นงานจริงก่อนใช้งาน
ข้อมูลจำเพาะ เลเซอร์เซ็นเซอร์ตรวจจับระยะไกล รุ่น LS7
รุ่น | LS7-400NP | |
การตรวจจับ | ตรวจจับแบบหัวเดียวไปกลับในตัว | |
ระยะตรวจจับ | 0.05 - 4m | |
ความแม่นยำ | +/- 5cm | |
ความเร็วตอบสนอง | 10 msec | |
แหล่งกำเนิดแสง | ความยาวคลื่น | 660nm |
คลาสเลเซอร์ | Class 2 | |
ขนาดลำแสง | ~ Ø5mm (ทีระยะ 2m) | |
แรงดันไฟฟ้าใช้งาน | 12 - 24Vdc ±10% | |
การทำงานของเอาท์พุท | NPN (max.100mA at 30VDC) / L.on or D.on | |
อุณหภูมิแวดล้อม | -20℃ ~ + 55℃ (ไม่กลั่นตัวเป็นหยดน้ำ) | |
ความชื้นแวดล้อม | 0% ~ 85% RH | |
แสงสว่างแวดล้อมสูงสุด | 5,000lux | |
ระดับการป้องกัน | IP67 | |
วัสดุ | วัสดุตัวเครื่อง: อลูมิเนียมอัลลอย์ ,เลนส์: PMMA, สายไฟ PVC | |
การเชื่อมต่อสาย | แกน 0.2sqm x 2 เมตร / 4 เส้น | |
น้ำหนัก | 60 กรัม | |
ขนาด
เอาท์พุทเชื่อมต่อ
