โฟโต้เซ็นเซอร์ดิจิตอล รุ่น PD
โฟโต้เซ็นเซอร์ดิจิตอล รุ่น PD เป็นเซ็นเซอร์ตรวจจับวัตถุโดยใช้แสงแบบสะท้อนกลับภายในตัวเดียว พร้อมหน้าจอ LED 4 หลักสำหรับแสดงค่าความเข้มแสงที่รับกลับมาเป็นตัวเลข ช่วยให้ผู้ใช้งานเปรียบเทียบค่าขณะมีและไม่มีชิ้นงาน กำหนดจุดตรวจจับ และตรวจสอบสถานะการทำงานได้ละเอียดกว่าโฟโต้เซ็นเซอร์แบบปรับด้วยปุ่มหมุนทั่วไป
PD Series มีลักษณะลำแสงให้เลือก 2 รูปแบบ ได้แก่ รุ่น PD-S500 แบบลำแสงจุด สำหรับตรวจจับตำแหน่งเฉพาะในระยะสูงสุด 500 มม. และรุ่น PD-W250 แบบลำแสงเส้น ซึ่งมีแนวลำแสงยาวสูงสุด 120 มม. สำหรับตรวจจับชิ้นงานที่อาจเคลื่อนผ่านไม่ตรงตำแหน่งหรือมีรูปทรงไม่สม่ำเสมอ พร้อมรุ่นเอาต์พุต NPN และ PNP ให้เลือกตามระบบควบคุม
หากต้องการเปรียบเทียบหลักการทำงานและรุ่นอื่น สามารถดูข้อมูลเพิ่มเติมในหน้ารวม โฟโต้อิเล็กทริคเซ็นเซอร์สำหรับงานอุตสาหกรรม และ สำหรับงานตรวจจับทั่วไปที่ไม่ต้องการหน้าจอแสดงค่า สามารถพิจารณา โฟโต้เซ็นเซอร์ใช้งานทั่วไป รุ่น PV
โฟโต้เซ็นเซอร์ดิจิตอล รุ่น PD มี 2 รูปแบบลำแสง

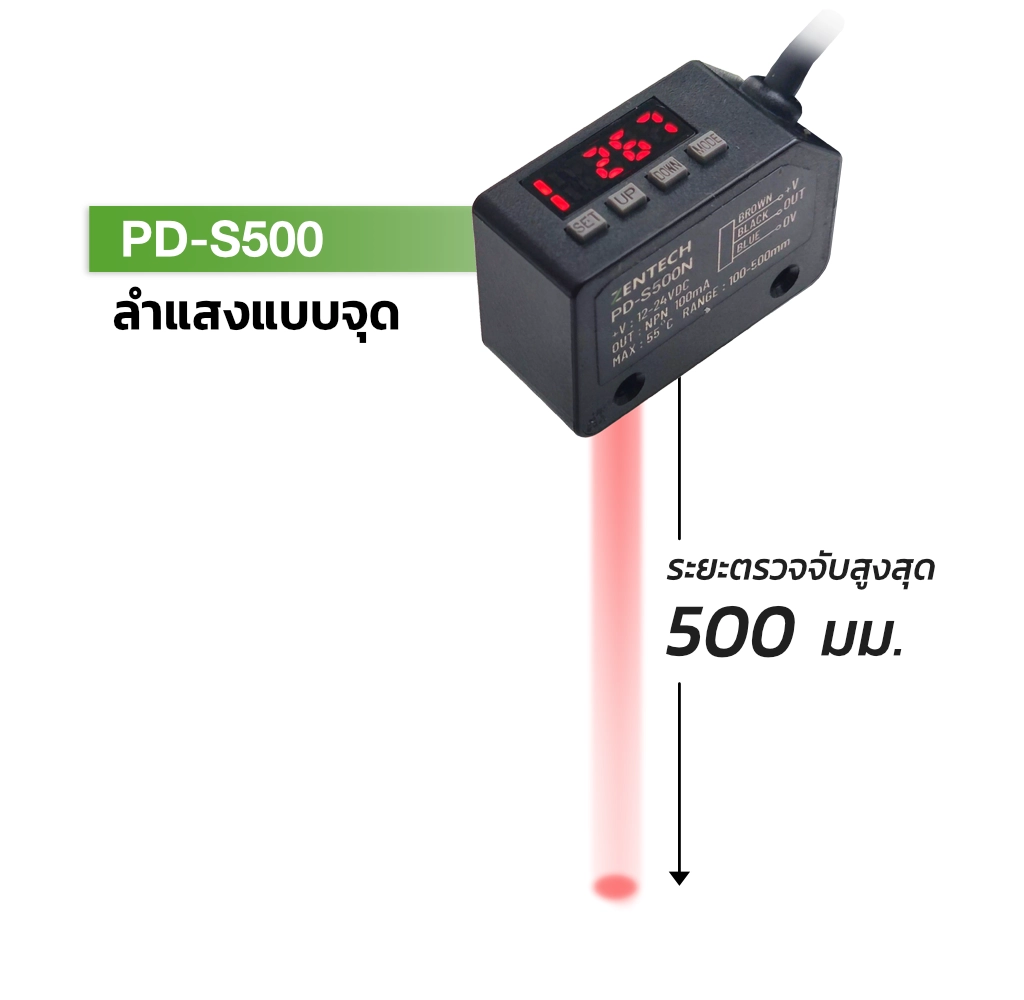

PD-S500 ลำแสงแบบจุด
รุ่น PD-S500 ใช้ลำแสงแบบจุดสำหรับตรวจจับตำแหน่งเฉพาะ โดยมีระยะตรวจจับสูงสุด 500 มม. เหมาะกับงานตรวจสอบการมีอยู่หรือตำแหน่งของชิ้นงานในจุดที่กำหนด

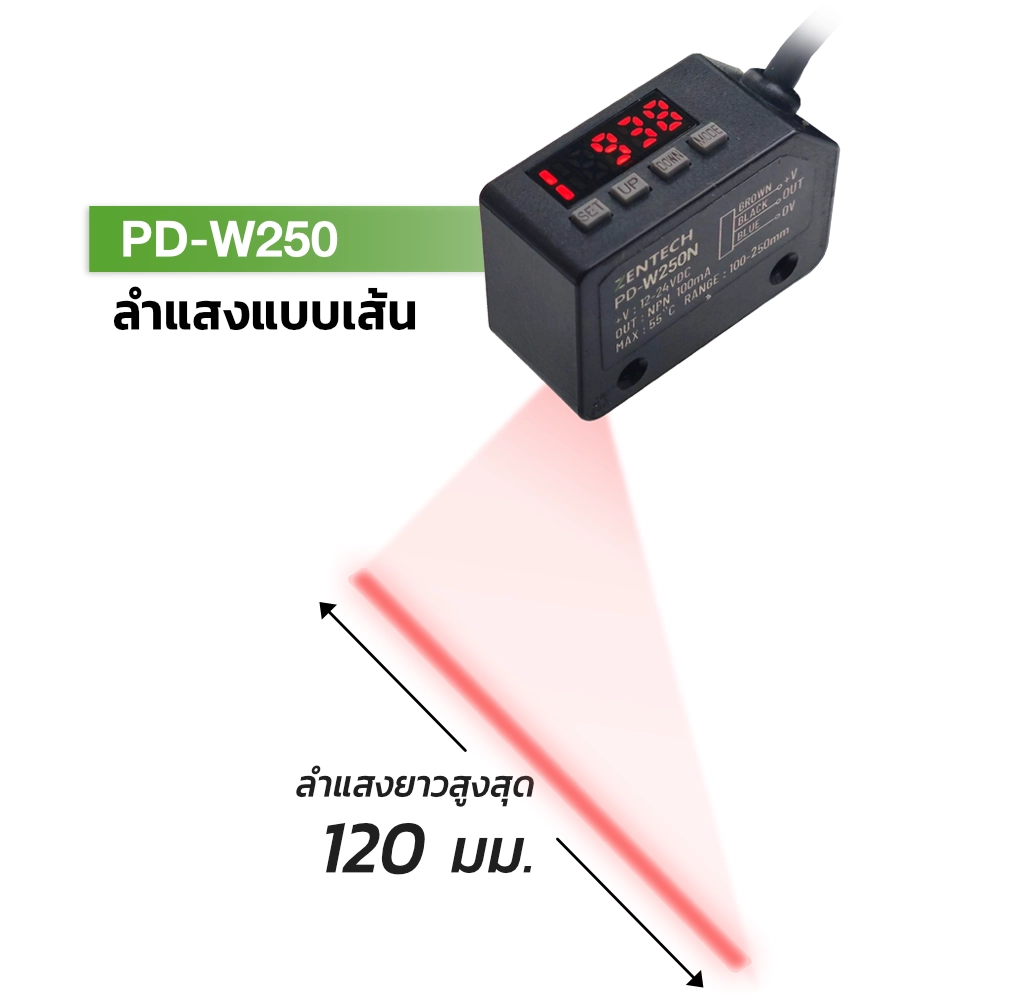

PD-W250 ลำแสงแบบเส้น
รุ่น PD-W250 ใช้ลำแสงเป็นแนวเส้น ช่วยครอบคลุมแนวตรวจจับได้กว้างกว่าลำแสงแบบจุด โดยมีแนวลำแสงยาวสูงสุด 120 มม. ที่ระยะตรวจจับ 200 มม. เหมาะกับชิ้นงานที่อาจเคลื่อนผ่านไม่ตรงตำแหน่งหรือมีรูปทรงและช่องว่างไม่สม่ำเสมอ
คุณสมบัติ โฟโต้เซ็นเซอร์ดิจิตอล รุ่น PD
1. ตรวจจับแบบ Fix และ Range
สำหรับโฟโต้เซ็นเซอร์ รุ่น PD-S500 นั้นสามารถเลือกตรวจจับวัตถุได้ 2 โหมด คือ
1. Fix แบบค่าเดียว เมื่อวัตถุเคลื่อนที่มาถึงค่าแสงที่ตั้งไว้ เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนที่ออกจากค่าแสงจะส่งสัญญาณ OFF
2. Range แบบกำหนดช่วง เมื่อวัตถุเข้ามาอยู่ระหว่างค่าสูงและค่าต่ำที่กำหนด เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนออกจากช่วงที่กำหนดจะส่งสัญญาณ OFF
2. ลำแสงยาว 120 มม.
รุ่น PD-W250 ปล่อยแสง LED เป็นแนวเส้น โดยมีแนวลำแสงยาวสูงสุด 120 มม. ที่ระยะตรวจจับ 200 มม. ช่วยครอบคลุมแนวที่ชิ้นงานอาจเคลื่อนผ่านได้กว้างกว่าลำแสงแบบจุด เหมาะกับงานที่ตำแหน่งของชิ้นงานอาจเปลี่ยนแปลงหรือเคลื่อนผ่านไม่ตรงจุดเดิมทุกครั้ง
3. ตรวจจับวัตถุหลายรูปทรง
ลำแสงแบบเส้นของรุ่น PD-W250 ช่วยลดโอกาสที่ลำแสงจะผ่านช่องว่างของชิ้นงานโดยไม่เกิดการตรวจจับ เหมาะกับวัตถุทรงวงแหวน ตลับลูกปืน ชิ้นงานที่มีรู หรือวัตถุที่มีรูปทรงไม่สม่ำเสมอ ช่วยลดการเปลี่ยนสถานะเอาต์พุตซ้ำจากการใช้ลำแสงแบบจุดกับชิ้นงานลักษณะดังกล่าว
4. หน้าจอดิจิตอล ปรับตั้งละเอียด
โฟโต้เซ็นเซอร์รุ่น PD แสดงค่าความเข้มแสงที่รับกลับมาบนหน้าจอ LED 4 หลัก ช่วยให้ผู้ใช้งานเปรียบเทียบค่าขณะมีและไม่มีชิ้นงาน กำหนดจุดตรวจจับ และบันทึกค่าที่เหมาะสมสำหรับการตั้งเครื่องครั้งต่อไปได้ง่ายขึ้น พร้อมปุ่มกดสำหรับปรับและตรวจสอบการตั้งค่าบนตัวเซ็นเซอร์
สาธิตการตรวจจับวัตถุด้วย PD-W250N
ตัวอย่างการประยุกต์ใช้งาน
ใช้ PD-W250 ในการตรวจจับชื้นส่วนพลาสติกที่เรียงไม่ตรงแนว
ใช้ PD-S500 ตรวจสอบการประกอบชิ้นส่วนผิดขนาด
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
ตัวเลขบนหน้าจอดิจิตอลของ PD Series คือค่าอะไร?
ตัวเลขบนหน้าจอ LED 4 หลักเป็นค่าความเข้มของแสงที่ภาครับภายในเซ็นเซอร์ได้รับกลับมา หลังจากแสงที่เซ็นเซอร์ปล่อยออกไปสะท้อนจากชิ้นงาน ค่านี้ไม่ใช่ค่าระยะทางและไม่ใช่ค่าความสว่างหน่วยลักซ์ แต่เป็นค่าดิจิตอลสำหรับใช้เปรียบเทียบสัญญาณแสงที่เซ็นเซอร์ตรวจพบ
โดยทั่วไป ค่าที่สูงขึ้นหมายถึงเซ็นเซอร์ได้รับแสงสะท้อนกลับมากขึ้น ส่วนค่าที่ต่ำลงหมายถึงได้รับแสงสะท้อนกลับน้อยลง ทั้งนี้ค่าที่แสดงอาจเปลี่ยนแปลงตามสี พื้นผิว ขนาด ระยะห่าง และมุมของชิ้นงาน ผู้ใช้งานจึงสามารถเปรียบเทียบค่าขณะมีและไม่มีชิ้นงาน เพื่อนำไปกำหนดค่าตัดสินและตรวจสอบความเสถียรของการตรวจจับได้
การตั้งค่าแบบ Fix และ Range ต่างกันอย่างไร?
Fix ใช้ค่าตัดสินเพียงค่าเดียว เมื่อค่าความเข้มแสงที่เซ็นเซอร์รับกลับมาผ่านค่าที่กำหนด เอาต์พุตจะเปลี่ยนสถานะตามโหมดการทำงานที่เลือก ส่วน Range กำหนดขอบเขตค่าบนและค่าล่าง เพื่อเลือกตรวจจับค่าความเข้มแสงที่อยู่ภายในหรือภายนอกช่วงที่กำหนด ฟังก์ชันทั้งสองรูปแบบมีในรุ่น PD-S500
ควรเลือกใช้ลำแสงแบบจุดหรือลำแสงแบบเส้น?
ลำแสงแบบจุดเหมาะกับงานที่ต้องการตรวจจับตำแหน่งเฉพาะและชิ้นงานเคลื่อนผ่านในตำแหน่งค่อนข้างแน่นอน ส่วนลำแสงแบบเส้นเหมาะกับชิ้นงานที่อาจเคลื่อนเยื้องตำแหน่ง มีรู ช่องว่าง หรือรูปทรงไม่สม่ำเสมอ การเลือกรุ่นควรพิจารณาขนาดชิ้นงาน ระยะติดตั้ง และลักษณะการเคลื่อนที่จริงร่วมกัน
ข้อมูลจำเพาะ โฟโต้เซ็นเซอร์ดิจิตอล รุ่น PD
รุ่น | NPN PNP | PD-S500N PD-S500P | PD-W250N PD-W250P |
ชนิด | ยิงสะท้อนวัตถุไปกลับภายในตัวเดียว (Diffuse Type) | ||
ลักษณะลำแสง | แบบเฉพาะจุด | แบบเส้นตรง | |
ระยะตรวจจับ | สูงสุด 500 มม. | สูงสุด 200 มม. | |
ขนาดลำแสง | 20x20มม. ที่ระยะ 500มม. | เส้นตรงยาวสูงสุด 120มม. ที่ระยะ 200มม. | |
แหล่งกำเนิดแสง | LED สีแดง | ||
ความเร็วตอบสนอง | 1 ms | ||
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | ||
การแสดงผล | ตัวเลข LED เซกเมนต์ 4 หลัก, ไฟแสดงสถานะเอาท์พุท | ||
ฟังก์ชั่นหน่วงเวลา | On-delay, Off-delay, One-Shot ตั้งแต่ 0.1 - 9999 msec | ||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | ||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | ||
เอาท์พุทควบคุม | 100 mA | ||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | ||
ความชื้นแวดล้อมการทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | ||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | ||
ระดับการป้องกัน | IP65 | ||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | ||
ขนาด
เอาท์พุทเชื่อมต่อ
