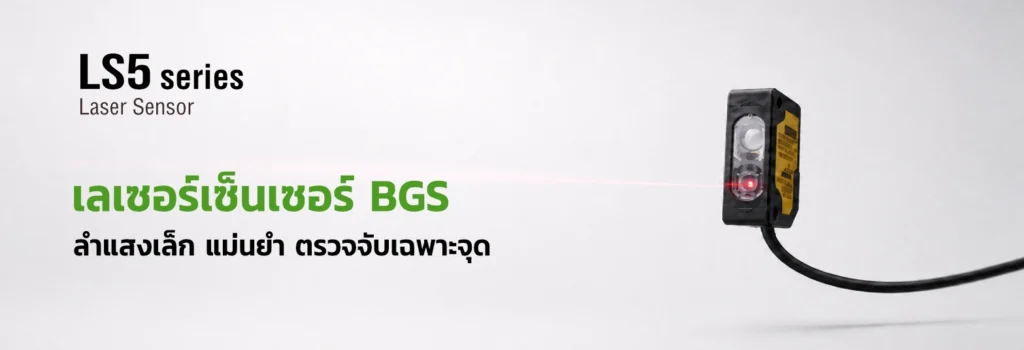

เลเซอร์เซนเซอร์ BGS รุ่น LS5
เลเซอร์เซ็นเซอร์ BGS (Laser sensor) รุ่น LS5 เป็น เลเซอร์เซ็นเซอร์ที่ใช้การตรวจจับแบบ BGS (Background Suppression) ซึ่งตรวจจับวัตถุ โดยมีการนำมุมตกกระทบของเลเซอร์มาคำนวณ เพื่อใช้ในการตรวจจับ จึงทำให้มีความแม่นยำสูง และเสถียรสูง โดยฉากด้านหลังวัตถุเป้าหมาย ไม่ส่งผลต่อการตรวจจับ อีกทั้งสีของวัตถุไม่ส่งผลต่อการตรวจจับ มาพร้อมปุ่มปรับ Sensitivity เพื่อปรับตั้งระยะ และปุ่มปรับเลือก L.on หรือ D.on และไฟแสดงสถานะการทำงาน และไฟแสดงสถานะเอาท์พุท
คุณสมบัติ เลเซอร์เซนเซอร์ BGS รุ่น LS5
1. ฟังก์ชั่น BGS*
เลเซอร์เซนเซอร์ (Laser sensor) รุ่น LS5 ใช้การตรวจจับแบบ BGS (Background Suppression) ซึ่งมีการตรวจจับวัตถุที่แม่นยำและเสถียรสูง โดยใช้การคำนวณมุมของแสงเลเซอร์ที่ตกกระทบกลับจากวัตถุ เข้ามายังภาคส่วนรับของเซ็นเซอร์ จึงทำให้มีการตรวจจับที่แม่นยำ ซึ่งทำให้ฉากหลัง หรือพื้นด้านหลังวัตถุไม่ส่งผลต่อการตรวจจับ ต่างจากเลเซอร์เซ็นเซอร์รุ่นทั่วไป ที่อาศัยความเข้มแสงของที่ตกกระทบเพียงอย่างเดียว จึงอาจทำให้ตรวจจับผิดพลาดได้ เช่น กรณีวัตถุมีสีที่ทึบแสง หรือสะท้อนแสงไม่ดี โดยมีฉากหลังที่สะท้อนแสงได้ดีกว่า ทำให้เลเซอร์เซ็นเซอร์ทั่วไปตรวจจับผิดพลาดไปที่ฉากด้านหลังแทน และอีกทั้งสีของวัตถุแทบไมส่งผลต่อการตรวจจับ *เฉพาะรุ่น LS-BG501
2. ลำแสงขนาดเล็ก
ขนาดจุดลำแสงของเลเซอร์เซนเซอร์ รุ่น LS5 นั้นมีขนาดเล็กสูงสุด 0.5 มม. จึงช่วยให้สามารถตรวจจับวัตถุต่างๆที่มีขนาดเล็ก หรือต้องการตรวจจับตำแหน่งที่เฉพาะเจาะจงได้อย่างแม่นยำ
3. รูปร่างเล็กกะทัดรัด
เลเซอร์เซนเซอร์ (Laser sensor) รุ่น LS5 มีขนาดเล็กเพียง 31.5 x 19.5 x 10.8 มม. ทำให้ช่วยประหยัดพื้นที่ติดตั้ง แข็งแรง ทนทาน ด้วยมาตรฐานการป้องกันระดับ IP67 ป้องกันฝุ่น และน้ำ ได้อย่างดีเยี่ยม
สาธิตการใช้งานเลเซอร์เซนเซอร์ รุ่น LS5
ข้อมูลจำเพาะ เลเซอร์เซนเซอร์ BGS รุ่น LS5
รุ่น | NPN PNP | LS5-BG501N LS5-BG501P | LS5-R501N LS5-R501P | LS5-T501N LS5-T501P |
ประเภทการตรวจจับ | Diffuse (สะท้อนไปกลับในตัว) | Thru-beam (สองยูนิตยิงเข้าหากัน) | Thru-beam (สองยูนิตยิงเข้าหากัน) | |
ระยะตรวจจับ | 20 - 300mm | 0.3 - 10m | 30m | |
ขนาดลำแสง | Ø 0.5mm (ที่ระยะ 260mm) | Ø 6mm (ที่ระยะ 3m) | Ø 6mm (ที่ระยะ 3m) | |
แหล่งกำเนิดแสง | เลเซอร์สีแดง (ความยาวคลื่น 650nm) | |||
ความเร็วตอบสนอง | 0.5 ms | |||
การทำงานของเอาท์พุท | เลือกปรับ L.on หรือ D.on ได้ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีเหลือง | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | |||
เลเซอร์คลาส | ระดับ 1 | |||
ระดับการป้องกัน | IP67 | |||
วัสดุ | โครงสร้างภายนอก : PBT | |||
ขนาด
เอาท์พุทเชื่อมต่อ
