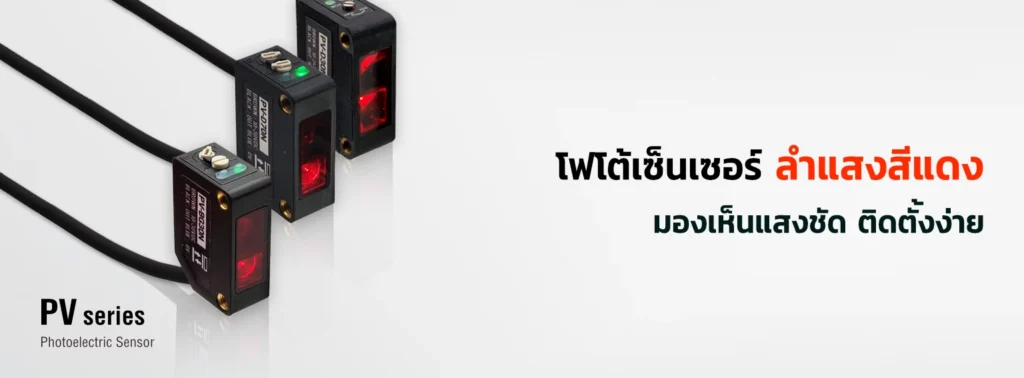

โฟโต้เซนเซอร์ลำแสงสีแดง รุ่น PV
โฟโต้เซนเซอร์ลำแสงสีแดง รุ่น PV นั้นมีรูปร่างทรงสีเหลี่ยม ขนาดกะทัดรัด ใช้แหล่งกำเนิดแสงแบบ LED สีแดง ทำให้สามารถมองเห็นแสงจากโฟโต้อิเล็กทริคเซ็นเซอร์ เมื่อส่องไปยังวัตถุเป้าหมายที่ต้องการตรวจจับ จะช่วยให้ง่ายต่อการติดตั้งเพื่อเล็งลำแสงไปยังตำแแหน่งที่ต้องการได้ นอกจากนี้ยังมีฟังก์ชั่น BGS (ฺBackground Suppression) ช่วยให้ตรวจจับวัตถุได้อย่างแม่นยำ โดยที่ฉากหลังและสีของวัตถุไม่ส่งผลต่อการตรวจจับ อีกทั้งยังมีฟังก์ชั่น Specular Reflection ในการตรวจจับวัตถุใสต่างๆ
คุณสมบัติ โฟโต้เซนเซอร์ลำแสงสีแดง รุ่น PV
1.ตรวจจับเสถียรด้วย BGS*
ด้วยการใช้ฟังก์ชั่นตรวจจับแบบ BGS (Background Suppression) ช่วยให้ฉากหลังไม่ส่งผลกระทบต่อการตรวจจับ ทำให้สามารถตั้งค่าการตรวจจับได้อย่างแม่นยำ แม้แต่การตรวจจับวัตถุสีทีบหรือสีดำและมีฉากหลังเป็นสีขาวที่สะท้อนแสงได้ดีกว่า ก็ยังสามารถตรวจจับวัตถุที่ต้องการได้อย่างเสถียร
*เฉพาะรุ่น PV-BG30
2. สีไม่ส่งผลต่อระยะการตรวจจับ*
โดยทั่วไปแล้วนั้น การใช้งานโฟโต้อิเล็กทริคเซนเซอร์ หรือเซนเซอร์แสงทั่วไปนั้น ลักษณะประเภทแบบสะท้อนไปกลับในตัวเดียวกัน (Diffuse) นั้น สีของวัตถุเป้าหมาายที่ต้องการตรวจจับจะมีผลต่อระยะการตรวจจับ เช่น ตรวจจับวัตถุสีขาวซึ่งมีการสะท้อนแสงที่ดีกว่า จึงทำให้สามารถตรวจจับได้ไกลกว่าการตรวจจับวัตถุสีดำหรือทึบ ซึ่งสะท้อนแสงได้น้อยกว่า แต่ด้วยฟังก์ชั่น BGS ทำให้สีของวัตถุแทบไม่ส่งผลต่อการตรวจจับ ทำให้สามารถตรวจจับได้แม่นยำ และเสถียรกว่า
*เฉพาะรุ่น PV-BG30
3. แหล่งกำเนิดแสง LED
โฟโต้เซนเซอร์ รุ่น PV นั้นเลือกใช้แหล่งกำเนิดแสงแบบ LED สีแดง ซึ่งเมื่อทำการส่องไปยังวัตถุที่ต้องการ จะมองเห็นแสงสีแดงได้อย่างชัดเจน ช่วยให้สามารถเล็งเป้าหมาย เพื่อให้ตรวจจับได้ตามต้องการได้อย่างง่ายดาย และรวดเร็ว
4. ตรวจจับวัตถุใส**
นอกจากนี้ยังสามารถ ตรวจจับวัตถุใส หรือ กี่งโปรงใสได้ ด้วยการตรวจจับแบบ Specular Reflection สามารถตรวจจับได้แม่นยำและเสถียร
**เฉพาะรุ่น PV-RS200
ข้อมูลจำเพาะ โฟโต้เซนเซอร์ลำแสงสีแดง รุ่น PV
รุ่น | NPN PNP | PV-BG30N (BGS) PV-BG30P (BGS) | PV-D30N PV-D30P | PV-D70N PV-D70P |
ชนิด | สะท้อนกลับภายในตัวเดียว พร้อมฟังก์ชั่น Background Suppression | สะท้อนกลับภายในตัวเดียว | สะท้อนกลับภายในตัวเดียว | |
ระยะตรวจจับ | 300 mm. | 300 mm | 100 cm | |
ขนาดลำแสง | Ø 15 mm. ที่ระยะ 300 mm. | Ø 25 mm. ที่ระยะ 300 mm | Ø 50 mm. ที่ระยะ 100 cm | |
ความเร็วตอบสนอง | 2 ms | 3 ms | 1 ms | |
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | |||
การปรับค่าความไวแสง | ปุ่มปรับหมุนได้ 1 รอบ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีเหลือง | |||
เลเซอร์คลาส | Class 1 | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | |||
ระดับการป้องกัน | IP67 | |||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | |||
รุ่น | NPN PNP | PV-R20N PV-R20P | PV-RS20N (Specular Reflection) PV-RS20P (Specular Reflection) | PV-T100N PV-T100P |
ชนิด | ใช้ร่วมกับแผ่นสะท้อน | ใช้ร่วมกับแผ่นสะท้อน แบบ Specular Reflection | สองยูนิตยิงเข้าหากัน | |
ระยะตรวจจับ | 2 m | 2 m | 10 m | |
ขนาดลำแสง | Ø 50 mm. ที่ระยะ 2 m. | Ø 50 mm. ที่ระยะ 1 m. | - | |
แหล่งกำเนิดแสง | LED สีแดง | LED สีแดง | อินฟาเรด | |
ความเร็วตอบสนอง | 1 ms | 3 ms | 6 ms | |
การปรับค่าความไวแสง | ปุ่มปรับหมุนได้ 1 รอบ | |||
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีเหลือง | |||
เลเซอร์คลาส | Class 1 | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | |||
ระดับการป้องกัน | IP67 | |||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | |||
ขนาด
เอาท์พุทเชื่อมต่อ
