โฟโต้เซ็นเซอร์ขนาดเล็ก รุ่น PS
โฟโต้เซ็นเซอร์ขนาดเล็ก รุ่น PS เป็นเซ็นเซอร์ตรวจจับวัตถุสำหรับติดตั้งในพื้นที่จำกัด ตัวเซ็นเซอร์มีขนาดเล็กและบางเพียง 3.6 มม. สามารถตรวจจับชิ้นงานขนาดเล็กสุด 1 มม. พร้อมความเร็วตอบสนอง 1 ms และไฟแสดงสถานะที่ช่วยให้ตรวจสอบการทำงานได้ง่าย เหมาะสำหรับติดตั้งภายในเครื่องจักร ชุดประกอบ และกลไกที่มีพื้นที่ติดตั้งจำกัด
PS Series มีลักษณะการตรวจจับให้เลือก 3 รูปแบบ ได้แก่ รุ่น PS-D22 แบบสะท้อนกลับภายในตัวเดียว ระยะตรวจจับสูงสุด 22 มม. รุ่น PS-T300 แบบลำแสงผ่านตรง (Thru-beam) ตรวจจับจากด้านหน้า ระยะ 300 มม. และรุ่น PS-TL300 แบบลำแสงผ่านตรง ตรวจจับจากด้านข้าง ระยะสูงสุด 3 เมตร พร้อมเอาต์พุต NPN และ PNP ให้เลือกตามระบบควบคุม
คุณสมบัติ โฟโต้เซ็นเซอร์ขนาดเล็ก รุ่น PS
1. บางเพียง 3.6 มม.
โฟโต้เซ็นเซอร์ขนาดเล็ก รุ่น PS มีตัวเครื่องบางเพียง 3.6 มม. และมีขนาดเพียง 20.5 × 13 มม. ช่วยลดพื้นที่ในการติดตั้ง เหมาะสำหรับติดตั้งภายในเครื่องจักร ชุดประกอบ หรือบริเวณที่เซ็นเซอร์ขนาดมาตรฐานติดตั้งได้ยาก

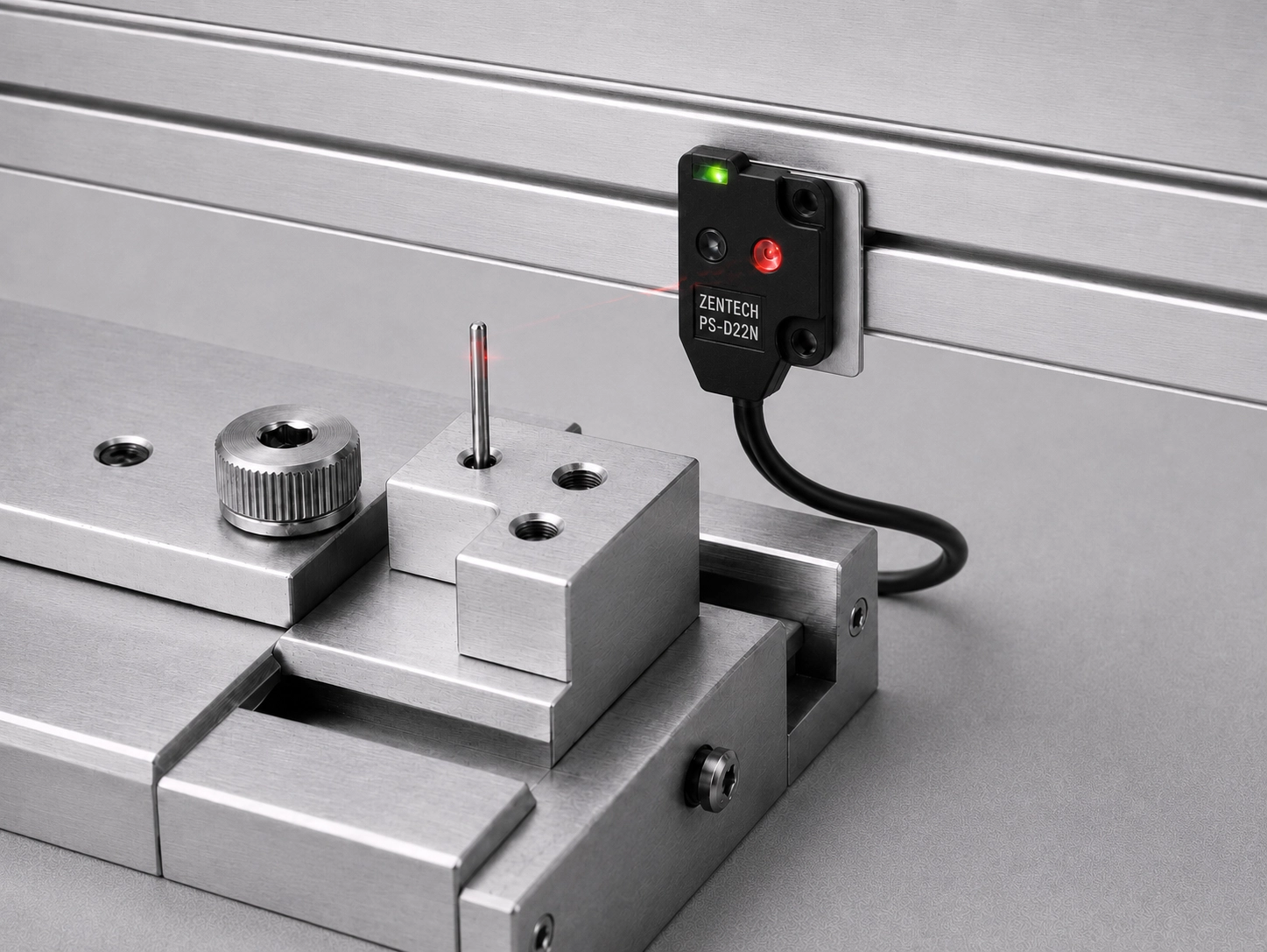

2. ตรวจจับชิ้นงานเล็ก 1 มม.
โฟโต้เซ็นเซอร์รุ่น PS สามารถตรวจจับชิ้นงานขนาดเล็กสุด 1 มม. เหมาะสำหรับตรวจสอบชิ้นส่วนขนาดเล็ก เช่น พิน สกรู ขั้วต่อ และชิ้นส่วนอิเล็กทรอนิกส์ภายในเครื่องจักรหรือสายการประกอบ

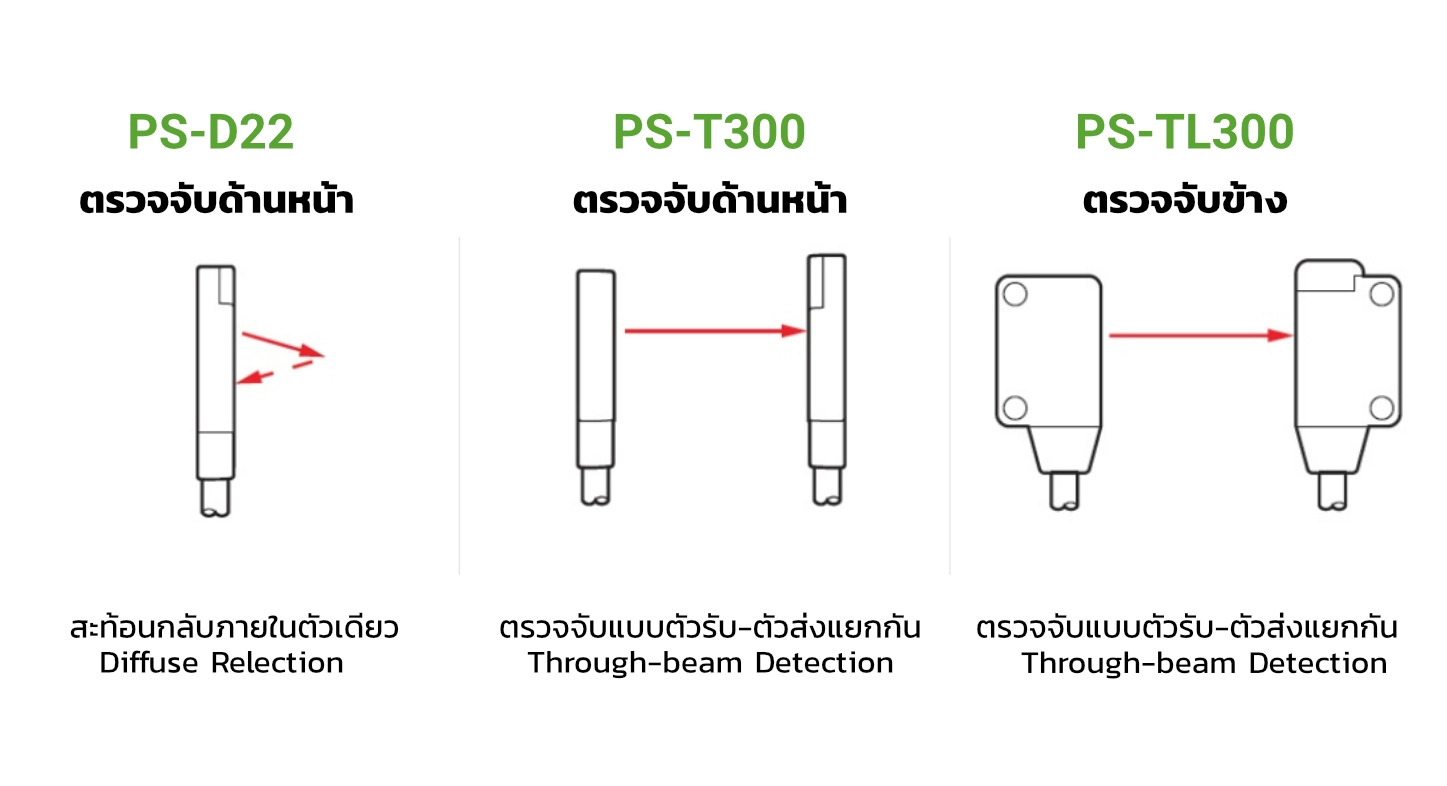

3. ตรวจจับได้ 3 รูปแบบ
PS Series มีรูปแบบการตรวจจับให้เลือกตามพื้นที่ติดตั้ง ได้แก่ รุ่น PS-D22 แบบสะท้อนกลับภายในตัวเดียว รุ่น PS-T300 แบบลำแสงผ่านตรงตรวจจับจากด้านหน้า และรุ่น PS-TL300 แบบลำแสงผ่านตรงตรวจจับจากด้านข้าง ช่วยให้เลือกทิศทางการตรวจจับได้เหมาะกับโครงสร้างของเครื่องจักร
4. ไฟแสดงสถานะชัดเจน
โฟโต้เซ็นเซอร์รุ่น PS สามารถตรวจจับชิ้นงานขนาดเล็กสุด 1 มม. เหมาะสำหรับตรวจสอบชิ้นส่วนขนาดเล็ก เช่น พิน สกรู ขั้วต่อ และชิ้นส่วนอิเล็กทรอนิกส์ภายในเครื่องจักรหรือสายการประกอบ
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
PS-D22, PS-T300 และ PS-TL300 ต่างกันอย่างไร?
PS-D22 เป็นโฟโต้เซ็นเซอร์แบบสะท้อนกลับภายในตัวเดียว (Diffuse Reflection) ตรวจจับจากด้านหน้าและใช้เซ็นเซอร์เพียงตัวเดียว จึงติดตั้งได้ง่ายในพื้นที่ที่ไม่สามารถติดตั้งตัวรับฝั่งตรงข้ามได้ ส่วน PS-T300 และ PS-TL300 เป็นโฟโต้เซ็นเซอร์แบบลำแสงผ่านตรง (Through-beam) ซึ่งใช้ตัวส่งและตัวรับติดตั้งตรงข้ามกัน โดย PS-T300 ตรวจจับจากด้านหน้า ส่วน PS-TL300 ตรวจจับจากด้านข้าง เหมาะกับโครงสร้างเครื่องจักรและทิศทางติดตั้งที่แตกต่างกัน
ควรเลือกแบบสะท้อนกลับหรือแบบลำแสงผ่านตรง?
แบบสะท้อนกลับเหมาะกับงานที่มีพื้นที่ติดตั้งเซ็นเซอร์เพียงด้านเดียวและต้องการลดจำนวนอุปกรณ์ ส่วนแบบลำแสงผ่านตรงเหมาะกับงานตรวจจับชิ้นงานขนาดเล็กหรืองานที่ต้องการความเสถียร โดยเซ็นเซอร์จะตรวจจับเมื่อวัตถุเคลื่อนผ่านและบังลำแสงระหว่างตัวส่งกับตัวควรเลือกแบบสะท้อนกลับหรือแบบลำแสงผ่านตรง?
รับ การเลือกใช้งานควรพิจารณาขนาดชิ้นงาน ระยะติดตั้ง พื้นที่สำหรับติดตั้งตัวรับ และสภาพแวดล้อมจริงร่วมกัน
ควรเลือกเอาต์พุต NPN หรือ PNP?
ควรเลือกเอาต์พุตให้ตรงกับวงจรอินพุตของ PLC หรือคอนโทรลเลอร์ รุ่น PS-D22N, PS-T300N และ PS-TL300N เป็นเอาต์พุต NPN ส่วนรุ่น PS-D22P, PS-T300P และ PS-TL300P เป็นเอาต์พุต PNP หากไม่แน่ใจ ควรตรวจสอบวงจรเดิมหรือคู่มือของอุปกรณ์ควบคุมก่อนเลือกซื้อ
หากไม่จำกัดพื้นที่ติดตั้งและต้องการรุ่นสำหรับงานทั่วไป สามารถดู โฟโต้เซ็นเซอร์ลำแสงสีแดง รุ่น PV เพื่อเปรียบเทียบได้ หรือ านที่ต้องการดูค่าความเข้มแสงและปรับจุดตรวจจับอย่างละเอียด สามารถดู โฟโต้เซ็นเซอร์แสดงผลดิจิตอล รุ่น PD ได้
ข้อมูลจำเพาะ โฟโต้เซ็นเซอร์ขนาดเล็ก รุ่น PS
รุ่น | NPN PNP | PS-D22N PS-D22P | PS-T300N PS-T300P | PS-TL300N PS-TL300P |
การตรวจจับ |  ด้านหน้า |  ด้านหน้า |  ด้านข้าง | |
ประเภทการตรวจจับ | Diffuse (สะท้อนไปกลับในตัว) | Thru-beam (สองยูนิตยิงเข้าหากัน) | Thru-beam (สองยูนิตยิงเข้าหากัน) | |
ระยะตรวจจับ | สุงสุด 22 mm | 300 mm | 300 cm | |
ตรวจจับขนาดวัตถุ | ขนาดเล็กสุด 1 มม. | |||
ความเร็วตอบสนอง | 1 ms | |||
การทำงานของเอาท์พุท | เลือก L.on หรือ D.on ได้ | |||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |||
การสิ้นเปลืองกระแสไฟ | ≤ 25 mA | |||
เอาท์พุทควบคุม | 100 mA | |||
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีแดง | |||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | |||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | |||
ระดับการป้องกัน | IP66 | |||
วัสดุ | โครงสร้างภายนอก : ABS | |||
ขนาด
เอาท์พุทเชื่อมต่อ
