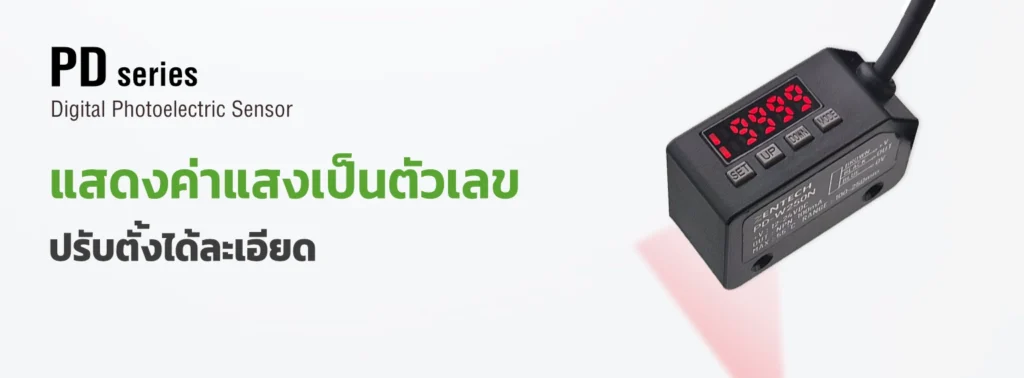

โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD
โฟโต้อิเล็กทริคเซ็นเซอร์ รุ่น PD เป็น โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่นพิเศษที่สามารถแสดงค่าค่าแสงสะท้อนกลับมาเป็นตัวเลข ทำให้ช่วยสามารตั้งค่าได้อย่างละเอียด และตรวจจับได้อย่างแม่นยำ อีกทั้งตั้งค่าง่ายดายด้วยปุ่มกด โดยมีทั้ง ลำแสงแบบจุด รุ่น PD-S500 เพื่อตรวจจับเฉพาะเจาะจง และลำแสงแบบเส้น รุ่น PD-W250 เพื่อตรวจจับแบบกว้าง
ลำแสงแบบจุด

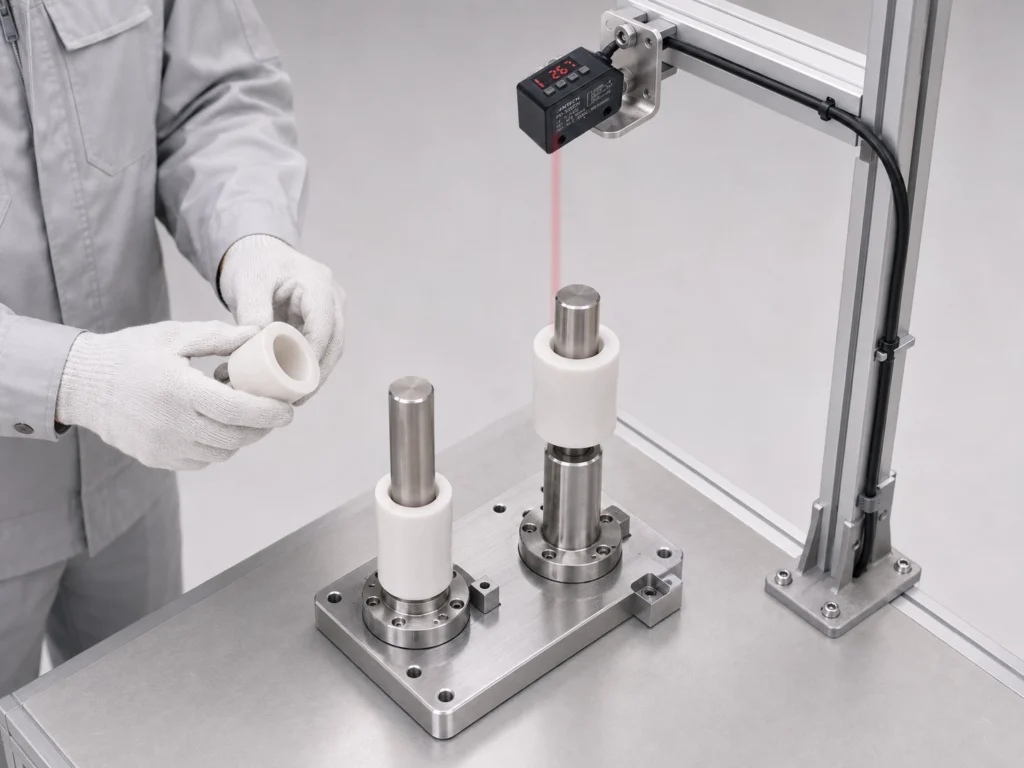

รุ่น PD-S500 นั้นมีลักษณะลำแสงแบบเฉพาะจุด ระยะการตรวจจับสูงสุด 500 มม. สำหรับตรวจจับวัตถุแบบเฉพาะเจาะจง
ลำแสงแบบเส้น

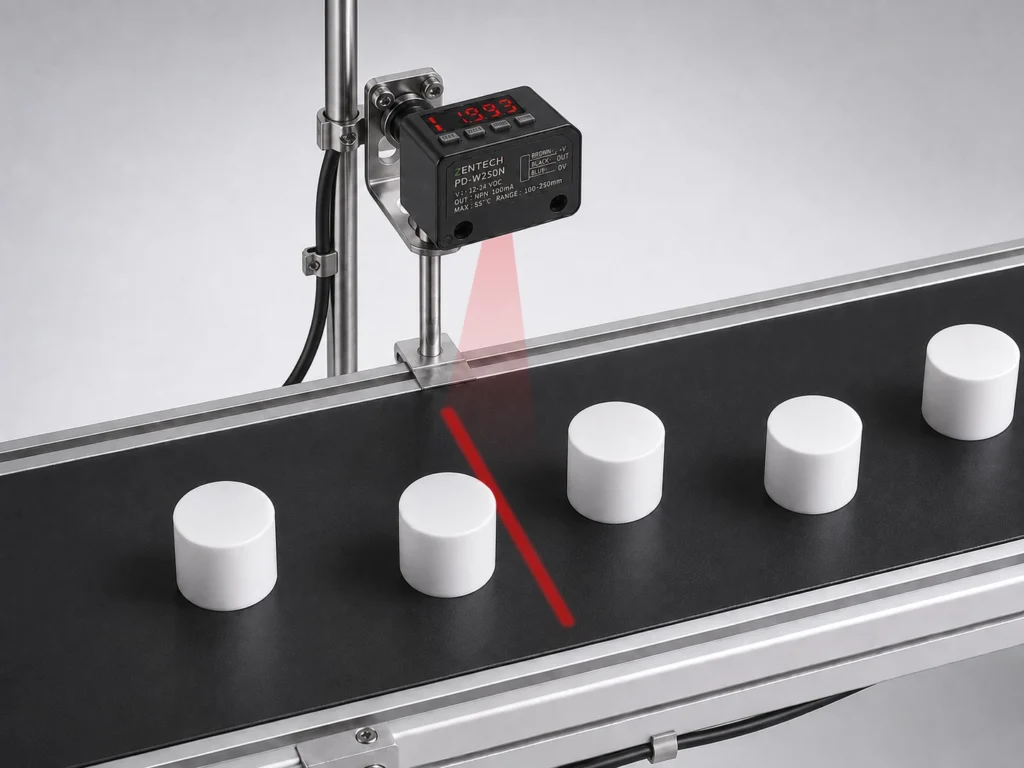

รุ่น PD-W250 ยิงแสงออกลักษณะเป็นเส้นตรง ช่วยให้ครอบคลุมพื้นที่ตรวจจับได้กว้างกว่าแบบจุด ลำแสงยาวสูงสุด 120มม.
คุณสมบัติ โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD
1. ตรวจจับได้ทั้งแบบ Fix และ Range
สำหรับโฟโต้เซ็นเซอร์ รุ่น PD-S500 นั้นสามารถเลือกตรวจจับวัตถุได้ 2 โหมด คือ
1. Fix แบบค่าเดียว เมื่อวัตถุเคลื่อนที่มาถึงค่าแสงที่ตั้งไว้ เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนที่ออกจากค่าแสงจะส่งสัญญาณ OFF
2. Range แบบกำหนดช่วง เมื่อวัตถุเข้ามาอยู่ระหว่างค่าสูงและค่าต่ำที่กำหนด เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนออกจากช่วงที่กำหนดจะส่งสัญญาณ OFF
2. ตรวจจับแบบพื้นที่
สำหรับรุ่น PD-W250 จะยิงแสง LED ออกมาเป็นลักษณะเส้นตรงยาวโดยที่ความยาวสูงสุด 120มม(ที่ระยะความสูง 200มม.) เซนเซอร์จะทำการตรวจจับและส่งสัญญาณออกมาเมื่อมีวัตถุเคลื่อนที่ตัดผ่านแสง LED ซึ่งสามารถนำไปประยุกต์ใช้ในการตรวจจับวัตถุที่อาจมีการเคลื่อนที่ไม่แน่นอนได้
3. ตรวจจับวัตถุรูปร่างหลากหลาย
ด้วยการยิงแสงออกมาเป็นเส้นตรงยาวของโฟโต้เซนเซอร์ รุ่น PD-W250 จึงช่วยให้สามารถตรวจจับวัตถุที่มีรูปร่างหลากหลายได้อย่างเสถียร เช่น การตรวจจับวัตถุรูปร่างวงแหวน ซึ่งหากใช้โฟโต้อิเล็กเซนเซอร์แบบทั่วไปนั้น อาจะมีการตรวจจับและส่งสัญญาณซ้ำหรือไม่แน่นอนได้
4. ปรับตั้งได้ละเอียด
โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD จะแสดงผลค่าแสงเป็นตัวเลขแบบดิจิตอลทำให้สามารถปรับตั้งค่าได้ละเอียด ทำให้สามารถใช้งานตรวจจับได้อย่างแม่นยำ อีกทั้งยังสามารถตั้งค่าได้อัตโนมัติด้วยการกดปุ่ม
สาธิตการตรวจจับวัตถุด้วย PD-W250N
ข้อมูลจำเพาะ โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD
รุ่น | NPN PNP | PD-S500N PD-S500P | PD-W250N PD-W250P |
ชนิด | ยิงสะท้อนวัตถุไปกลับภายในตัวเดียว (Diffuse Type) | ||
ลักษณะลำแสง | แบบเฉพาะจุด | แบบเส้นตรง | |
ระยะตรวจจับ | สูงสุด 500 มม. | สูงสุด 200 มม. | |
ขนาดลำแสง | Ø 50 mm. ที่ระยะ 2 m. | เส้นตรงยาวสูงสุด 120มม. ที่ระยะ 200มม. | |
แหล่งกำเนิดแสง | LED สีแดง | ||
ความเร็วตอบสนอง | 1 ms | ||
การทำงานของเอาท์พุท | ปรับเลือก L.on หรือ D.on ได้ | ||
การแสดงผล | ตัวเลข LED เซกเมนต์ 4 หลัก, ไฟแสดงสถานะเอาท์พุท | ||
ฟังก์ชั่นหน่วงเวลา | On-delay, Off-delay, One-Shot ตั้งแต่ 0.1 - 9999 msec | ||
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | ||
การสิ้นเปลืองกระแสไฟ | ≤ 30 mA | ||
เอาท์พุทควบคุม | 100 mA | ||
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +55℃ (ไม่เป็นน้ำแข็ง) | ||
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | ||
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | ||
ระดับการป้องกัน | IP65 | ||
วัสดุ | โครงสร้างภายนอก : PC , PBT ฝาครอบเลนส์ : PMMA | ||
ขนาด
เอาท์พุทเชื่อมต่อ
