คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์ รุ่น KC
คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์ (Capacitive Proximity Sensor) RIKO รุ่น KC เป็นเซ็นเซอร์ตรวจจับวัตถุโดยไม่ต้องสัมผัส สามารถตรวจจับได้ทั้งโลหะและอโลหะ เช่น พลาสติก กระดาษ แก้ว ไม้ เม็ดวัตถุดิบ น้ำและน้ำมัน เหมาะกับงานตรวจสอบชิ้นงานพลาสติก ตรวจจับสิ่งของภายในบรรจุภัณฑ์ และตรวจสอบระดับของเหลวผ่านผนังภาชนะอโลหะบางประเภท

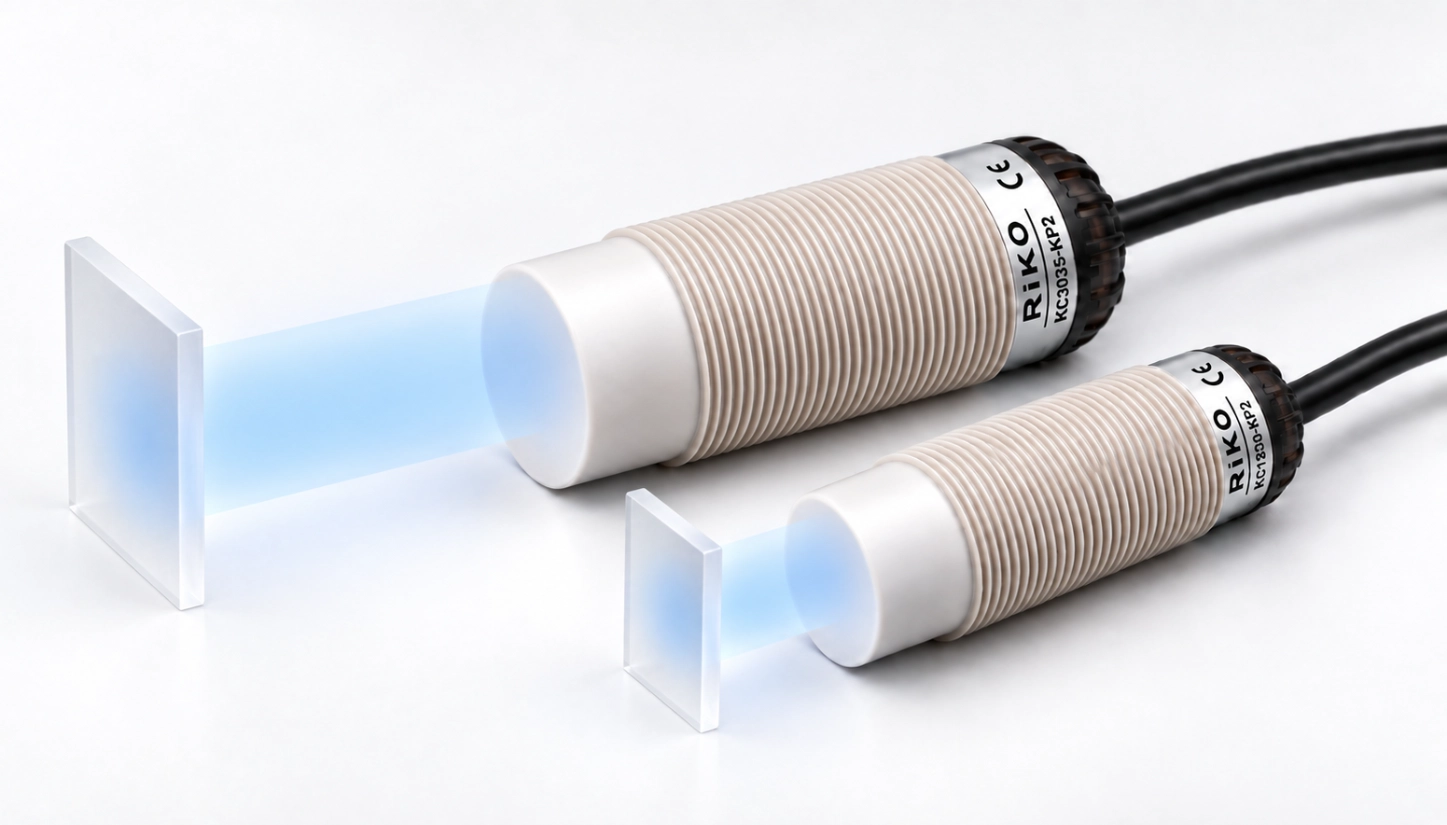

รุ่น KC มีให้เลือกสองขนาด ได้แก่ KC1820-KP2 ขนาดเกลียว M18 ระยะตรวจจับสูงสุด 16 มม. และ KC3035-KP2 ขนาดเกลียว M30 ระยะตรวจจับสูงสุด 30 มม. ทั้งสองรุ่นมีปุ่มปรับ Sensitivity แบบ 20 รอบ สำหรับตั้งค่าความไวให้เหมาะกับชนิดวัสดุและสภาพการติดตั้ง พร้อมรองรับเอาต์พุต NPN และ PNP รวมถึงรูปแบบ NO และ NC ภายในตัวเดียว
ระยะตรวจจับจริงอาจแตกต่างกันตามชนิดวัสดุ ขนาดวัตถุ ความหนาของภาชนะ สภาพแวดล้อม และการตั้งค่า Sensitivity
คุณสมบัติ คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์ รุ่น KC

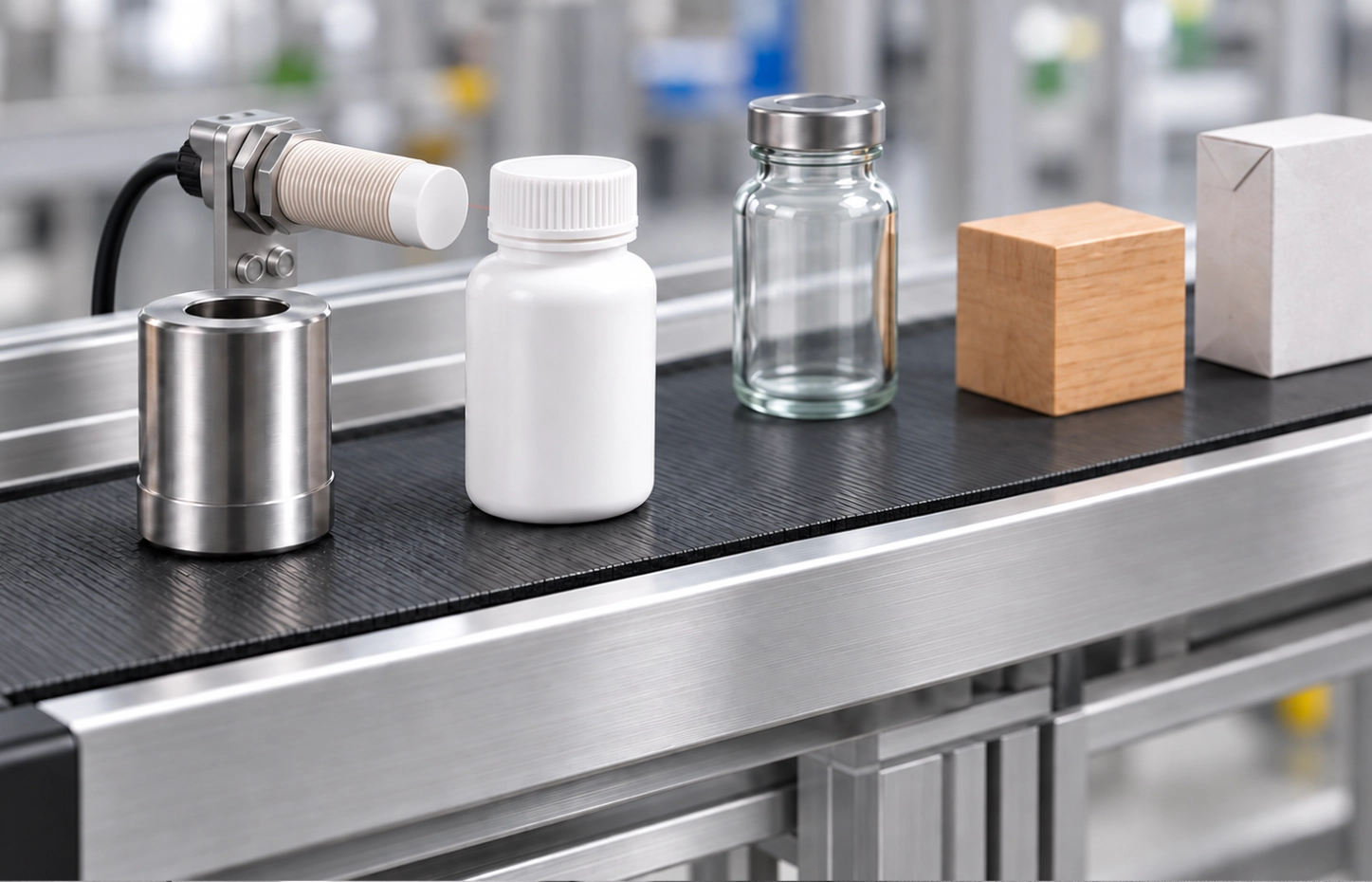

1. ตรวจจับได้ทั้งโลหะและอโลหะ
คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์ รุ่น KC สามารถตรวจจับวัตถุได้โดยไม่ต้องสัมผัส ครอบคลุมทั้งโลหะและวัสดุอโลหะ เช่น พลาสติก กระดาษ แก้ว ไม้ เม็ดวัตถุดิบ น้ำ และน้ำมัน เหมาะอย่างยิ่งสำหรับงานตรวจจับวัสดุอโลหะ ซึ่งอินดักทีฟพร็อกซิมิตี้เซ็นเซอร์ทั่วไปไม่สามารถตรวจจับได้
2. ปรับความไวได้ละเอียดถึง 20 รอบ
มีปุ่มปรับ Sensitivity แบบ 20 รอบ ช่วยตั้งค่าความไวให้เหมาะกับชนิดวัสดุ ระยะห่าง และสภาพการติดตั้ง สามารถประยุกต์ใช้ตรวจจับวัสดุหรือของเหลวผ่านผนังภาชนะอโลหะบางประเภท โดยควรทดสอบและปรับค่ากับชิ้นงานจริงก่อนใช้งาน
3. มี 2 ขนาด ระยะตรวจจับสูงสุด 30 มม.
เลือกใช้งานได้ตามพื้นที่ติดตั้งและระยะตรวจจับ โดยรุ่น KC1820-KP2 มีขนาดเกลียว M18 และช่วงระยะตรวจจับ 1–16 มม. ส่วนรุ่น KC3035-KP2 มีขนาดเกลียว M30 และช่วงระยะตรวจจับ 2–30 มม.
4. รองรับ NPN และ PNP
เอาต์พุตรองรับทั้งแบบ NPN และ PNP พร้อมเลือกการทำงานแบบ Normally Open (NO) หรือ Normally Closed (NC) ได้ภายในตัวเดียว ช่วยลดปัญหาการเลือกรุ่นไม่ตรงกับระบบควบคุม และลดจำนวนอะไหล่ที่ต้องสำรองสำหรับงานซ่อมบำรุง
ตัวอย่างการประยุกต์ใช้งาน
ตรวจจับขวดพลาสติก
ตรวจจับเม็ดพลาสติกในถังผ่านแผ่นพลาสติก
ตรวจจับระดับของเหลวในถังพลาสติก
ตรวจสอบการมีของเหลวภายในท่อพลาสติก
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์แตกต่างจากอินดักทีฟพร็อกซิมิตี้เซ็นเซอร์อย่างไร?
คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์สามารถตรวจจับได้ทั้งโลหะและวัสดุอโลหะ เช่น พลาสติก กระดาษ แก้ว ไม้ เม็ดวัตถุดิบ น้ำ และน้ำมัน ขณะที่อินดักทีฟพร็อกซิมิตี้เซ็นเซอร์เหมาะสำหรับตรวจจับวัตถุที่เป็นโลหะโดยเฉพาะ
หากต้องการตรวจจับเฉพาะชิ้นงานโลหะ ควรพิจารณาเลือก อินดักทีฟพร็อกซิมิตี้เซ็นเซอร์ ซึ่งมักทนต่อสภาพแวดล้อมและการรบกวนจากวัสดุรอบข้างได้ดีกว่า
สามารถตั้งค่าให้ตรวจจับวัสดุภายในโดยไม่ตรวจจับผนังภาชนะได้หรือไม่?
สามารถทำได้ในภาชนะอโลหะบางประเภท โดยติดตั้งหน้าเซ็นเซอร์ให้ชิดหรืออยู่ใกล้กับผนังภาชนะ จากนั้นปรับ Sensitivity แบบ 20 รอบ เพื่อให้เซ็นเซอร์ไม่ทำงานเมื่อภาชนะว่าง และทำงานเมื่อมีวัสดุหรือของเหลวอยู่ด้านใน
อย่างไรก็ตาม ผลการตรวจจับขึ้นอยู่กับความหนาและชนิดของผนัง รวมถึงคุณสมบัติของวัสดุภายใน หากผนังหนาเกินไปหรือวัสดุมีความแตกต่างกันน้อย เซ็นเซอร์อาจแยกสถานะได้ไม่เสถียร จึงควรทดสอบทั้งขณะภาชนะว่างและมีวัสดุก่อนติดตั้งใช้งานจริง
ควรเลือก KC1820-KP2 หรือ KC3035-KP2?
KC1820-KP2 เป็นเซ็นเซอร์เกลียว M18 มีช่วงระยะตรวจจับ 1–16 มม. เหมาะกับพื้นที่ติดตั้งจำกัดหรืองานที่เซ็นเซอร์สามารถติดตั้งใกล้กับวัตถุได้
KC3035-KP2 เป็นเซ็นเซอร์เกลียว M30 มีช่วงระยะตรวจจับ 2–30 มม. เหมาะกับงานที่ต้องการระยะตรวจจับมากขึ้น ผนังภาชนะมีความหนา หรือมีพื้นที่ติดตั้งเพียงพอ
ข้อมูลจำเพาะ คาปาซิทีฟพร็อกซิมิตี้เซ็นเซอร์ รุ่น KC
Model | KC1820-KP2 | KC3035-KP2 | |
Sensing distance | 1 ~ 16mm | 2 ~ 30mm | |
Standard sensing object | Conducting Neutral | ||
Size | Standard M18 | Standard M30 | |
Hysteresis | ≦ 10 % of sensing distance | ||
Response time | 14 ms Max. | 10 ms Max. | |
Operating voltage | DC 12 ~ 24V | ||
Output type | NPN NO/NC , PNP NO/NC | ||
Current consumption | ≦ 22 mA no-load | ||
Load current | 100 mA Max. at DC 24V | ||
Leakage current | ≦ 1.1 mA no-load | ||
Residual voltage | ≦ DC 1.5V | ||
Insulation resistance | AC1000V 60Hz for 60 Sec. | ||
Voltage withstandability | - 20℃ ~ + 60℃ | ||
Operating temperature | 35%~85%RH | ||
Protection degree | IP66 | ||
Weight | Approx.70g | Approx.135g | |
ขนาด
เอาท์พุทเชื่อมต่อ
