โฟโต้เซ็นเซอร์ทรงกระบอก M18 รุ่น PC
โฟโต้เซ็นเซอร์ทรงกระบอก M18 รุ่น PC เป็นเซ็นเซอร์ตรวจจับวัตถุแบบสะท้อนกลับภายในตัวเดียว (Diffuse Reflective) ออกแบบสำหรับติดตั้งผ่านรูบนเพลตหรือขายึดเครื่องจักร เกลียวมาตรฐาน M18 ช่วยให้เลื่อนปรับตำแหน่งและล็อกด้วยนอตได้สะดวก เหมาะสำหรับงานตรวจสอบการมีอยู่และตำแหน่งของชิ้นงานทั่วไป
รุ่น PC-D40 มีระยะตรวจจับสูงสุด 500 มม. พร้อมปุ่มปรับความไวและไฟแสดงสถานะ มีเอาต์พุต NPN รุ่น PC-D40N และ PNP รุ่น PC-D40P ให้เลือกตามระบบควบคุม
คุณสมบัติ โฟโต้เซ็นเซอร์ทรงกระบอก M18 รุ่น PC

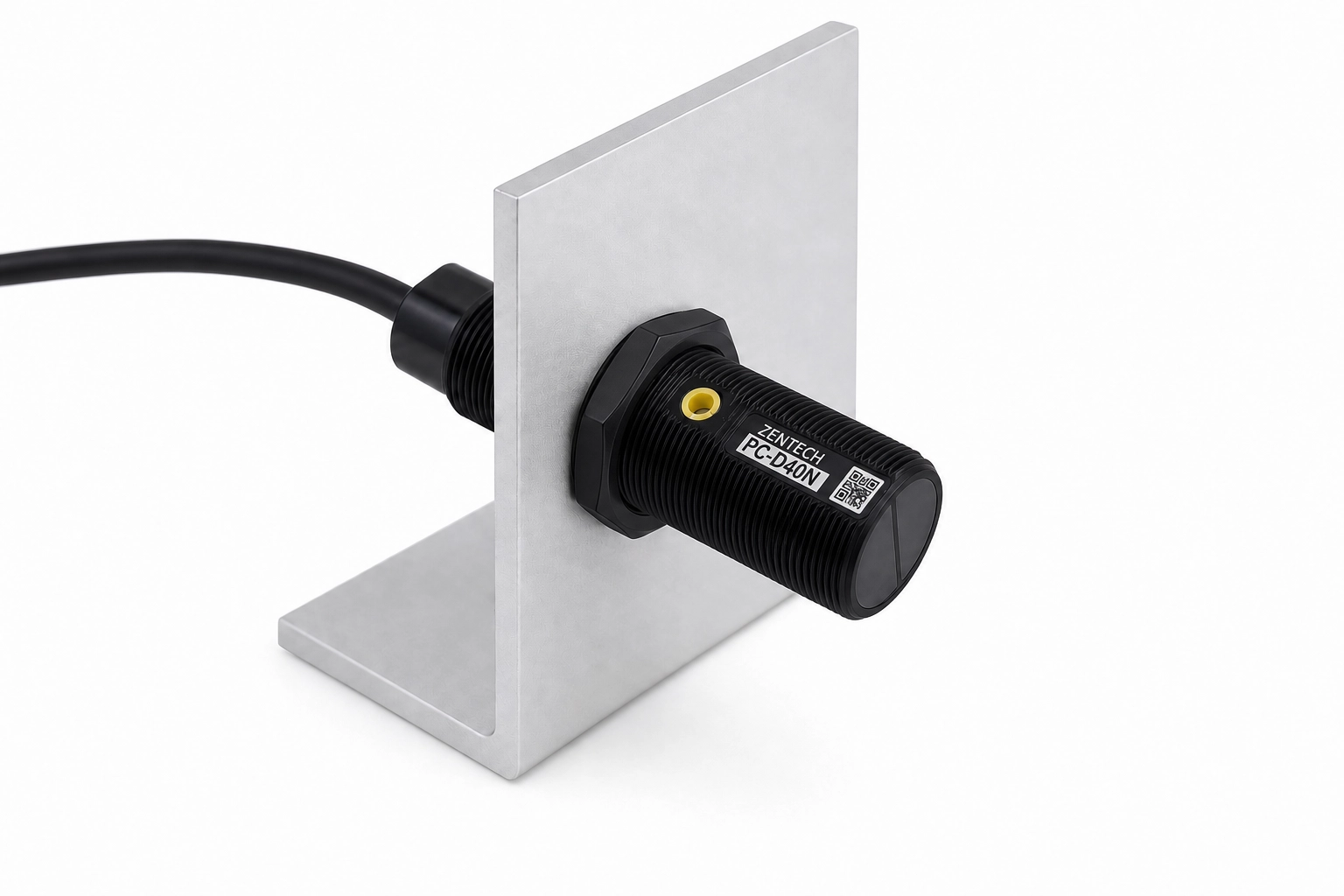

1. ติดตั้งง่ายด้วยเกลียว M18
โฟโต้เซ็นเซอร์รุ่น PC ใช้ตัวเรือนทรงกระบอกพร้อมเกลียวมาตรฐาน M18 เหมาะสำหรับติดตั้งผ่านรูบนเพลตหรือขายึดเครื่องจักร สามารถเลื่อนปรับตำแหน่งเซ็นเซอร์ก่อนล็อกด้วยนอตได้สะดวก

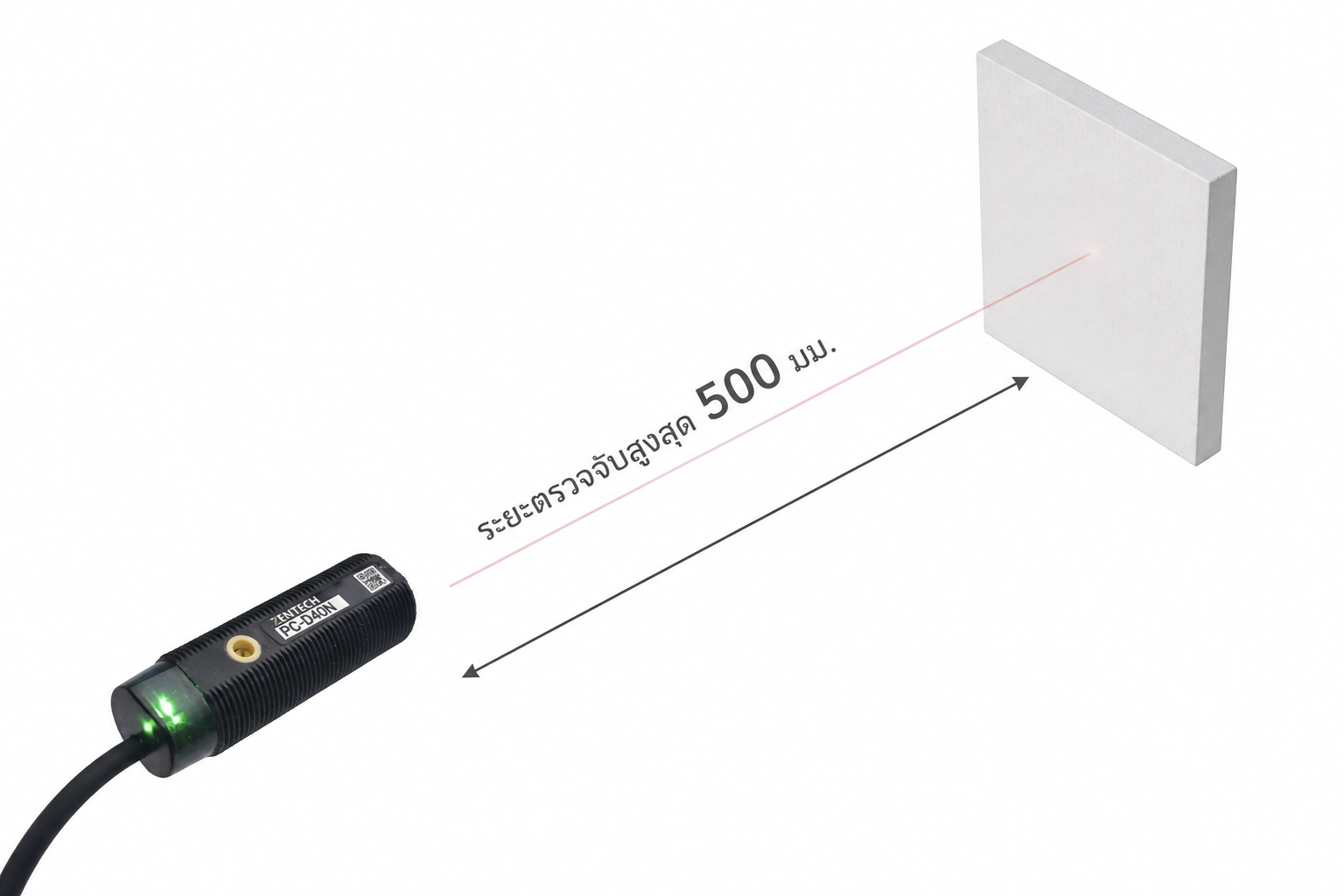

2. ตรวจจับไกลสูงสุด 500 มม.
รุ่น PC-D40 ตรวจจับวัตถุแบบสะท้อนกลับภายในตัวเดียว (Diffuse Reflective) ระยะตรวจจับสูงสุด 500 มม. โดยไม่ต้องติดตั้งตัวรับหรือแผ่นสะท้อนอีกด้าน เหมาะสำหรับตรวจสอบการมีอยู่และตำแหน่งของชิ้นงานทั่วไป
*ระยะตรวจจับขึ้นอยู่กับสีและพื้นผิววัตถุที่ตรวจจับ
3. ปรับความไวได้
ปุ่ม Sensitivity ช่วยปรับความไวและระยะตรวจจับให้เหมาะกับชิ้นงานแต่ละประเภท เนื่องจากสี ความเงา พื้นผิว และมุมของวัตถุอาจส่งผลต่อระยะตรวจจับ จึงควรทดสอบและปรับตั้งกับชิ้นงานจริงก่อนใช้งาน
4. ตัวเรือนสั้นเพียง 52 มม.
โฟโต้เซ็นเซอร์ทรงกระบอก รุ่น PC มีตัวเรือนยาวเพียง 52 มม. ช่วยลดพื้นที่ด้านหลังจุดติดตั้ง เหมาะสำหรับติดตั้งในเครื่องจักรหรือชุดประกอบที่มีพื้นที่จำกัด พร้อมไฟแสดงสถานะสำหรับตรวจสอบการทำงานของเซ็นเซอร์ได้ง่าย
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
โฟโต้เซ็นเซอร์ทรงกระบอก M18 เหมาะกับงานแบบใด?
โฟโต้เซ็นเซอร์ทรงกระบอก M18 รุ่น PC เหมาะสำหรับงานตรวจสอบการมีอยู่และตำแหน่งของชิ้นงานในเครื่องจักร สายพานลำเลียง และชุดประกอบที่ออกแบบจุดติดตั้งเป็นรูขนาด M18 ตัวเรือนแบบเกลียวช่วยให้สอดผ่านเพลต เลื่อนปรับตำแหน่ง และล็อกด้วยนอตได้สะดวก โดยมีรุ่น PC-D40N เอาต์พุต NPN และ PC-D40P เอาต์พุต PNP ให้เลือกตามระบบควบคุม
ระยะตรวจจับสูงสุด 500 มม. ใช้ได้กับวัตถุทุกประเภทหรือไม่?
-
รุ่น PC-D40 ตรวจจับวัตถุแบบสะท้อนกลับภายในตัวเดียว (Diffuse Reflective) โดยมีระยะตรวจจับสูงสุด 500 มม. อย่างไรก็ตาม ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามสี ความเงา ขนาด พื้นผิว และมุมของวัตถุ วัตถุสีเข้มหรือผิวด้านอาจตรวจจับได้ในระยะสั้นกว่าวัตถุสีอ่อน จึงควรทดสอบกับชิ้นงานจริงและปรับปุ่ม Sensitivity ก่อนนำไปใช้งาน
หากต้องการโฟโต้เซ็นเซอร์ตรวจจับระยะไกลกว่า สามารถดู โฟโต้เซ็นเซอร์รุ่น PL
ข้อมูลจำเพาะ โฟโต้เซ็นเซอร์ทรงกระบอก M18 รุ่น PC
รุ่น | NPN PNP | PC-D40N PC-D40P |
ประเภทการตรวจจับ | Diffuse (สะท้อนไปกลับในตัว) | |
ระยะตรวจจับ | สุงสุด 500 mm | |
ความเร็วตอบสนอง | 5 ms | |
การทำงานของเอาท์พุท | Light on | |
แรงดันแหล่งจ่ายไฟ | 10-30 Vdc ±10% | |
การสิ้นเปลืองกระแสไฟ | ≤ 10 mA | |
เอาท์พุทควบคุม | 150 mA | |
ไฟแสดงสถานะ | ไฟแสดงการทำงาน : สีเขียว ไฟแสดงสถานะเอาท์พุท : สีแดง | |
อุณหภูมิแวดล้อมการทำงาน | -10℃ ~ +50℃ (ไม่เป็นน้ำแข็ง) | |
ความชื้นแวดล้อมทารทำงาน | 35%~85%RH (ไม่กลั่นตัวเป็นหยดน้ำ) | |
การทนต่อแรงสั่นสะเทือน | 50G(500m/s²) | |
ระดับการป้องกัน | IP65 | |
วัสดุ | โครงสร้างภายนอก : ABS | |
