โฟโต้อิเล็กทริคเซ็นเซอร์ คืออะไร?
โฟโต้อิเล็กทริคเซ็นเซอร์ (Photoelectric Sensor) หรือที่หลายคนเรียกว่า “โฟโต้อิเล็กทริคเซนเซอร์” เป็นอุปกรณ์ตรวจจับวัตถุโดยใช้แสงเป็นหลัก นิยมใช้อย่างแพร่หลายในงานอุตสาหกรรม เช่น สายพานลำเลียง เครื่องจักรอัตโนมัติ ระบบนับชิ้นงาน และระบบตรวจจับตำแหน่ง
จุดเด่นของเซ็นเซอร์ประเภทนี้คือ สามารถตรวจจับวัตถุได้โดยไม่ต้องสัมผัส

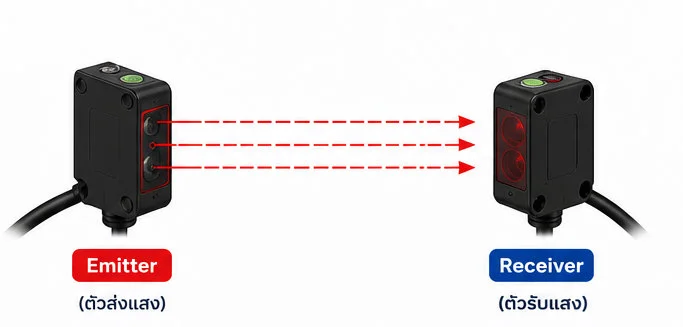

โฟโต้อิเล็กทริคเซ็นเซอร์ทำงานอย่างไร?
โฟโต้อิเล็กทริคเซ็นเซอร์ทำงานโดยใช้หลักการส่งและรับแสง โดยมีองค์ประกอบหลัก 2 ส่วน คือ
- ตัวส่งแสง (Emitter)
- ตัวรับแสง (Receiver)
เมื่อมีวัตถุเคลื่อนที่เข้ามาขวางลำแสง หรือสะท้อนแสงกลับมายังตัวรับ เซ็นเซอร์จะตรวจจับการเปลี่ยนแปลงของแสง และแปลงเป็นสัญญาณไฟฟ้าเพื่อส่งไปยังระบบควบคุม
ประเภทของโฟโต้อิเล็กทริคเซ็นเซอร์
โฟโต้อิเล็กทริคเซ็นเซอร์สามารถแบ่งออกเป็น 3 ประเภทหลัก โดยแต่ละแบบเหมาะกับงานที่แตกต่างกัน
- ติดตั้งง่าย ใช้งานสะดวก เนื่องจากติดตั้งเพียงเซนเซอร์ฝั่งเดียวก็พร้อมใช้งาน
- ปรับตั้งระยะตรวจจับได้
- พื้นผิววัตถุส่งผลต่อการตรวจจับ เช่น ความมันวาว สีของวัตถุ มุมเอียงต่างๆ เนื่องจากต้องอาศัยแสงสะท้อนจากวัตถุกลับมายังภาครับเซนเซอร์

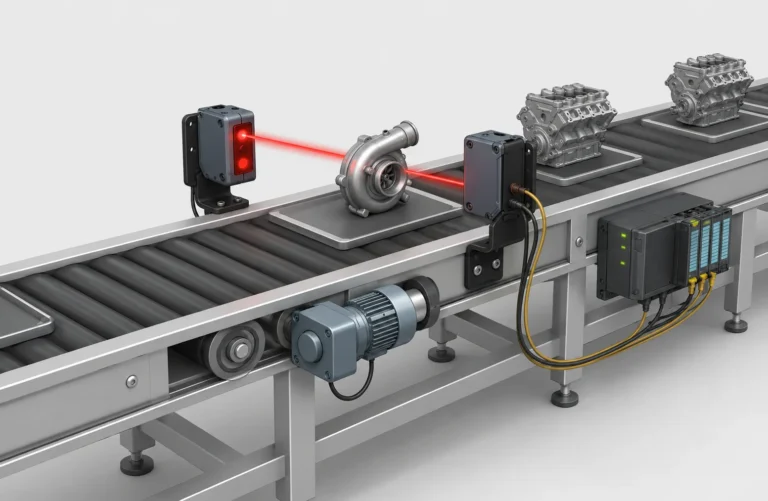

1. Through-beam Sensor (ตัวส่งและตัวรับแยกกัน)
เป็นเซ็นเซอร์ที่มีตัวส่งและตัวรับแยกกันอยู่คนละฝั่ง เมื่อลำแสงถูกวัตถุขวาง เซ็นเซอร์จะตรวจจับได้ทันที
ข้อดี
– ระยะตรวจจับไกลที่สุด
– ความเสถียรสูง
– ไม่ค่อยได้รับผลกระทบจากสีของวัตถุ
ข้อเสีย
– ติดตั้งยาก ต้องตั้งตำแหน่งให้ตรงกัน

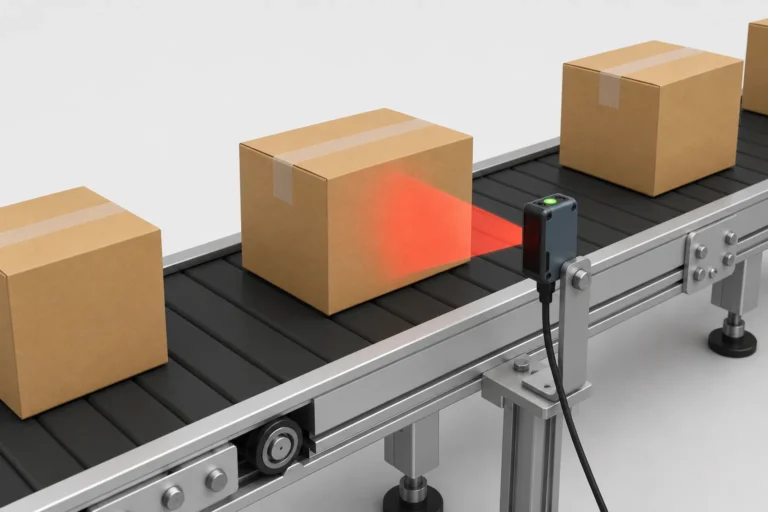

2. Diffuse Sensor (ตัวส่งและตัวรับอยู่ด้วยกัน)
เป็นเซ็นเซอร์ที่ตัวส่งและตัวรับอยู่ในตัวเดียวกัน โดยอาศัยแสงที่สะท้อนจากวัตถุ
ข้อดี
– ติดตั้งง่าย
– ไม่ต้องใช้อุปกรณ์เสริม
ข้อเสีย
– สีและพื้นผิวของวัตถุมีผลต่อการตรวจจับ
– วัตถุสีดำหรือพื้นผิวด้านอาจตรวจจับได้ยาก

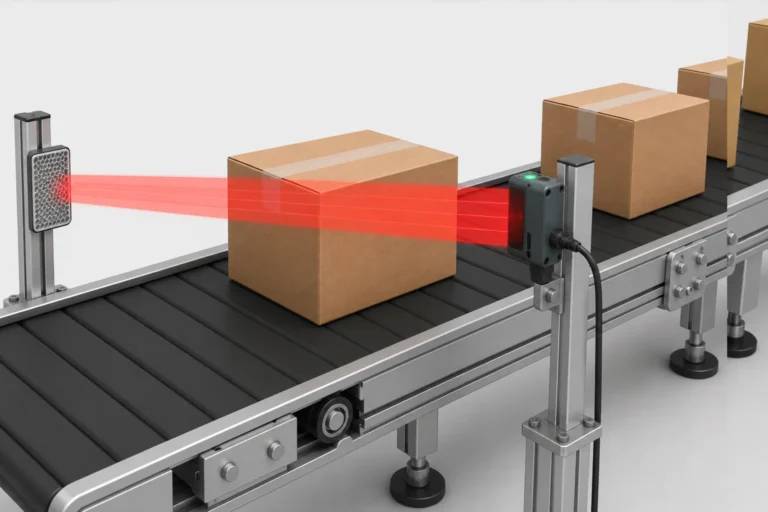

3. Retro-reflective Sensor (ตัวส่งและตัวรับอยู่ด้วยกัน)
เป็นเซ็นเซอร์ที่ใช้แผ่นสะท้อนแสง (Reflector) ช่วยสะท้อนแสงกลับ
ข้อดี
– ติดตั้งง่ายกว่าประเภท Thru-beam
– ระยะตรวจจับไกลกว่า Diffuse
ข้อเสีย
– ต้องใช้ Reflector เพิ่ม
วิธีเลือกโฟโต้อิเล็กทริคเซ็นเซอร์ให้เหมาะกับงาน
การเลือกเซ็นเซอร์ให้เหมาะสม จะช่วยลดปัญหาและเพิ่มความแม่นยำในการใช้งาน โดยควรพิจารณาจากปัจจัยต่อไปนี้
- ระยะตรวจจับที่ต้องการ
- สีของวัตถุ (สีดำ / โปร่งใส / เงา)
- ลักษณะพื้นผิว (เงา / ด้าน)
- สภาพแวดล้อม (ฝุ่น / แสงรบกวน
หากยังไม่แน่ใจว่าควรเลือกแบบไหน สามารถอ่านเพิ่มเติมได้ในบทความ “Photoelectric Sensor มีกี่แบบ? เลือกแบบไหนดี”
ปัญหาที่พบบ่อยของโฟโต้อิเล็กทริคเซ็นเซอร์
- ตรวจจับวัตถุสีดำไม่ได้
- แสงรบกวนจากภายนอก
- ตั้งค่าความไว (Sensitivity) ไม่เหมาะสม
อ่านวิธีแก้ปัญหาเพิ่มเติมได้ที่ “ปัญหาที่พบบ่อยของ Photoelectric Sensor และวิธีแก้”

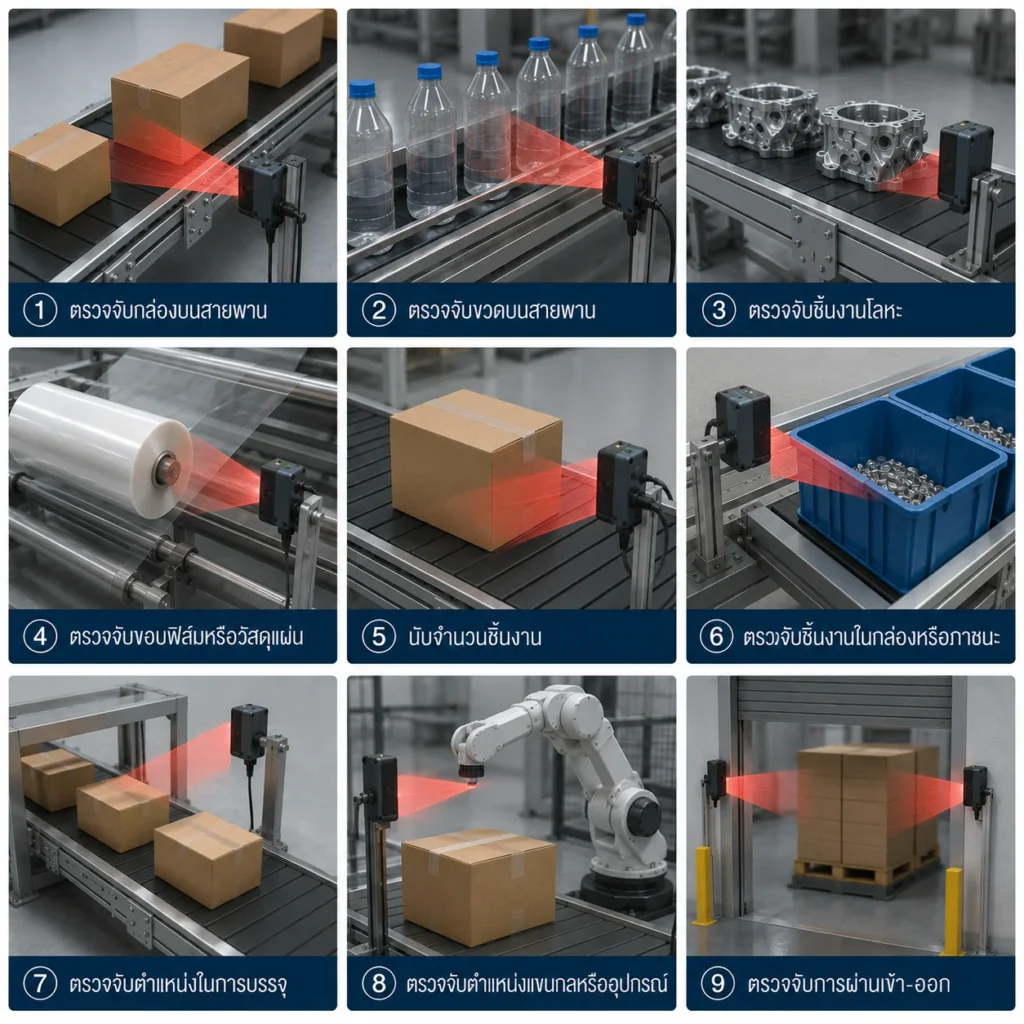

การนำ Photoelectric Sensor ไปใช้งานในโรงงานอุตสาหกรรม
Photoelectric Sensor นิยมใช้งานอย่างแพร่หลายในโรงงานอุตสาหกรรม เนื่องจากสามารถตรวจจับวัตถุได้รวดเร็วและไม่ต้องสัมผัสชิ้นงาน จึงเหมาะสำหรับระบบ Conveyor และเครื่องจักร Automation โดยทั่วไปมักใช้ในการตรวจจับสินค้า นับจำนวนชิ้นงาน ตรวจสอบตำแหน่ง หรือใช้ควบคุมลำดับการทำงานของเครื่องจักร เช่น การตรวจจับกล่องบนสายพานลำเลียง การตรวจจับขวด หรือการตรวจสอบวัตถุก่อนเข้าสถานีผลิต การเลือกประเภทของ Photoelectric Sensor ให้เหมาะกับลักษณะงาน จะช่วยให้การตรวจจับมีความแม่นยำและเสถียรมากขึ้น
หากต้องการอ่านเพิ่มเติมเกี่ยวกับการเลือกใช้งาน สามารถอ่านต่อได้ในบทความ
“Photoelectric Sensor ใช้กับ Conveyor อย่างไรให้ตรวจจับแม่นยำ”
