โฟโต้เซ็นเซอร์ตรวจจับระยะไกล รุ่น PL-300NP
โฟโต้เซ็นเซอร์ตรวจจับวัตถุระยะไกล รุ่น PL-300NP เป็นเซ็นเซอร์แบบสะท้อนกลับจากวัตถุ โดยมีตัวส่งและตัวรับอยู่ภายในตัวเดียว สามารถตรวจจับได้ตั้งแต่ 50–3,000 มม. โดยไม่ต้องติดตั้งแผ่นสะท้อนหรือเซ็นเซอร์รับแสงอีกฝั่ง เหมาะสำหรับตรวจสอบการมีอยู่ของกล่อง พาเลต และชิ้นงานขนาดใหญ่ในระบบลำเลียงหรือเครื่องจักรอัตโนมัติ
PL-300NP ใช้เทคโนโลยี Time of Flight หรือ TOF คำนวณระยะจากเวลาที่แสงอินฟราเรดเดินทางไปกระทบวัตถุและสะท้อนกลับมายังเซ็นเซอร์ จึงได้รับผลกระทบจากสีและความเข้มของพื้นผิวน้อยกว่าโฟโต้เซ็นเซอร์แบบสะท้อนทั่วไป ผู้ใช้งานสามารถกำหนดระยะตรวจจับได้ด้วยปุ่ม Teach ทั้งนี้ลำแสงอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า และควรทดสอบกับชิ้นงานจริงเพื่อยืนยันระยะตรวจจับที่เหมาะสม
เทคโนโลยี Time of Flight (TOF) คืออะไร?
เซ็นเซอร์ TOF ตรวจจับอย่างไร?
PL-300NP ปล่อยพัลส์แสงอินฟราเรดไปยังวัตถุและวัดเวลาที่แสงเดินทางสะท้อนกลับมายังตัวรับ จากนั้นเซ็นเซอร์จะคำนวณระยะและเปรียบเทียบกับตำแหน่งที่กำหนดด้วยปุ่ม Teach เมื่อตรวจพบวัตถุภายในระยะที่ตั้งไว้ เซ็นเซอร์จะส่งสัญญาณเอาต์พุตไปยังระบบควบคุม
เทคโนโลยี Time of Flight ช่วยให้ระยะตรวจจับได้รับผลกระทบจากสีและความเข้มของพื้นผิวน้อยกว่าการตรวจจับจากปริมาณแสงสะท้อนเพียงอย่างเดียว ทั้งนี้ PL-300NP ใช้ข้อมูลระยะภายในเพื่อสั่งเอาต์พุต ON/OFF ไม่ได้แสดงหรือส่งค่าระยะออกมาเป็นตัวเลข
ต่างจากโฟโต้เซ็นเซอร์ทั่วไปอย่างไร?
โฟโต้เซ็นเซอร์แบบสะท้อนทั่วไปตรวจจับวัตถุจากปริมาณแสงที่สะท้อนกลับมายังตัวรับ วัตถุสีอ่อนหรือพื้นผิวที่สะท้อนแสงได้ดีจึงอาจตรวจจับได้ไกลกว่าวัตถุสีเข้มหรือพื้นผิวที่ดูดกลืนแสง ส่งผลให้ระยะตรวจจับเปลี่ยนแปลงตามสี ความมันวาว และมุมของชิ้นงาน
PL-300NP ใช้เวลาเดินทางของแสงเป็นข้อมูลหลักในการคำนวณระยะ จึงเหมาะกับงานที่มีชิ้นงานหลายสีหรือต้องการกำหนดขอบเขตการตรวจจับให้ชัดเจนกว่าโฟโต้เซ็นเซอร์แบบสะท้อนทั่วไป
คุณสมบัติ โฟโต้เซ็นเซอร์ TOF รุ่น PL

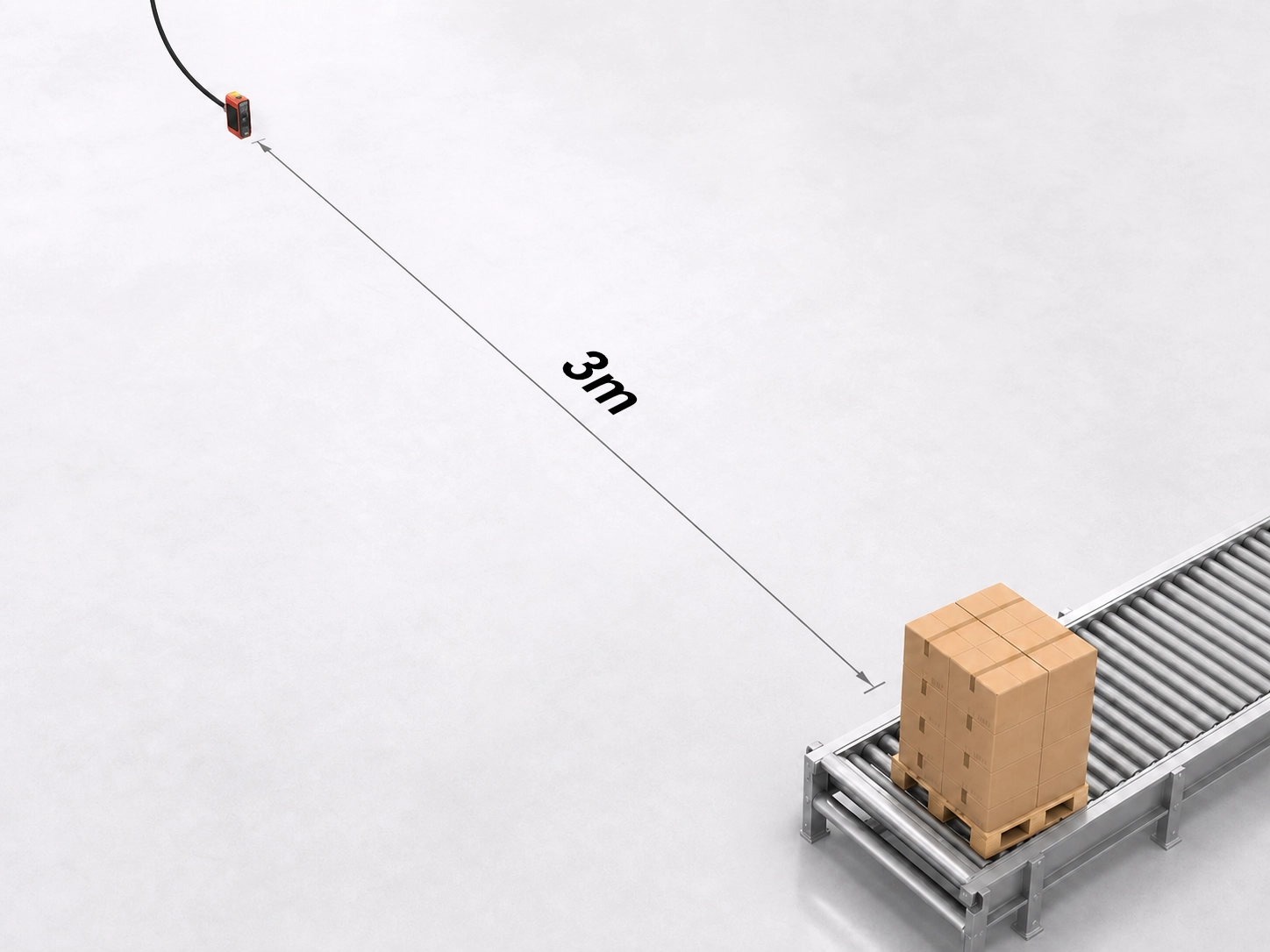

1. ตรวจจับไกลสูงสุด 3 เมตร
PL-300NP ตรวจจับวัตถุได้ในช่วง 50–3,000 มม. โดยใช้เซ็นเซอร์เพียงตัวเดียวและไม่ต้องติดตั้งแผ่นสะท้อนหรือเซ็นเซอร์รับแสงฝั่งตรงข้าม เหมาะสำหรับตรวจสอบกล่อง พาเลต และชิ้นงานขนาดใหญ่ ทั้งนี้ระยะตรวจจับจริงขึ้นอยู่กับขนาด พื้นผิว และมุมของวัตถุ

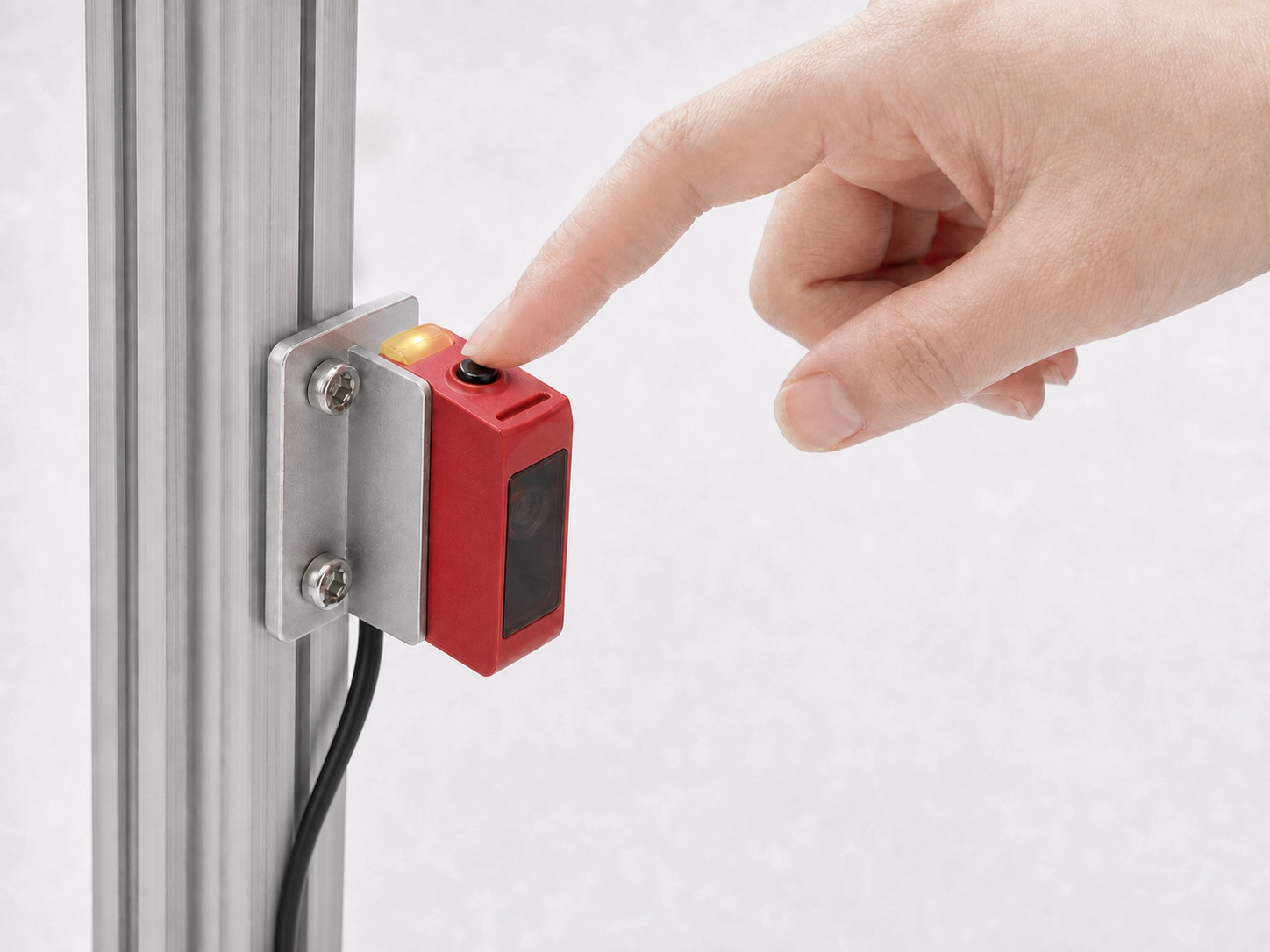

2.ตั้งระยะด้วยปุ่ม Teach
ผู้ใช้งานสามารถกำหนดตำแหน่งตัดการตรวจจับได้ด้วยปุ่ม Teach โดยวางวัตถุไว้ในระยะที่ต้องการแล้วตั้งค่าตามขั้นตอนของเซ็นเซอร์ เมื่อวัตถุเข้ามาอยู่ภายในระยะที่กำหนด เซ็นเซอร์จะส่งสัญญาณเอาต์พุตไปยังระบบควบคุม

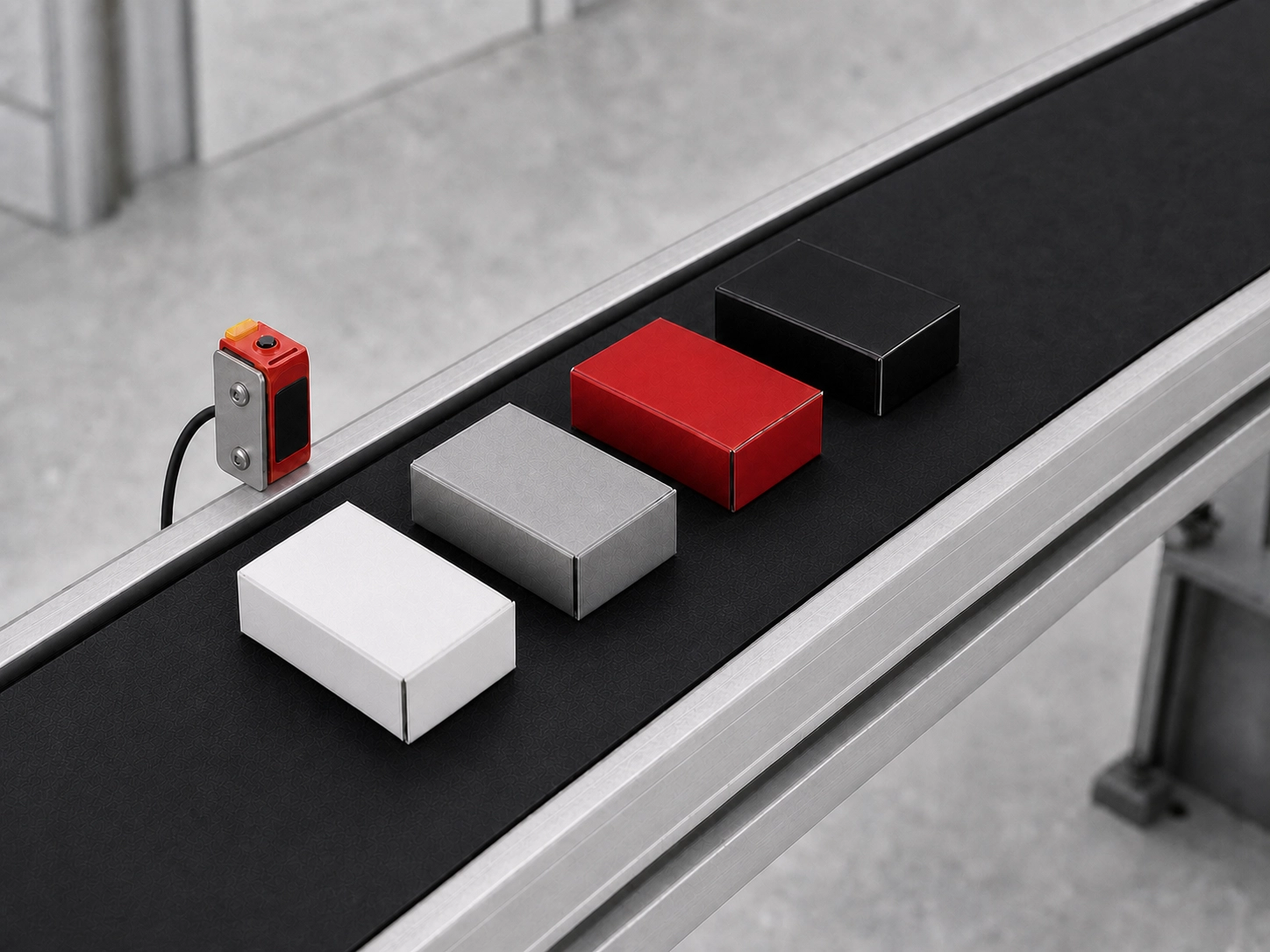

3.ลดผลกระทบจากสีวัตถุ
เทคโนโลยี TOF ช่วยให้ PL-300NP ตรวจจับวัตถุสีอ่อนและสีเข้มได้ในระยะที่ใกล้เคียงกันมากกว่าโฟโต้เซ็นเซอร์แบบสะท้อนทั่วไป

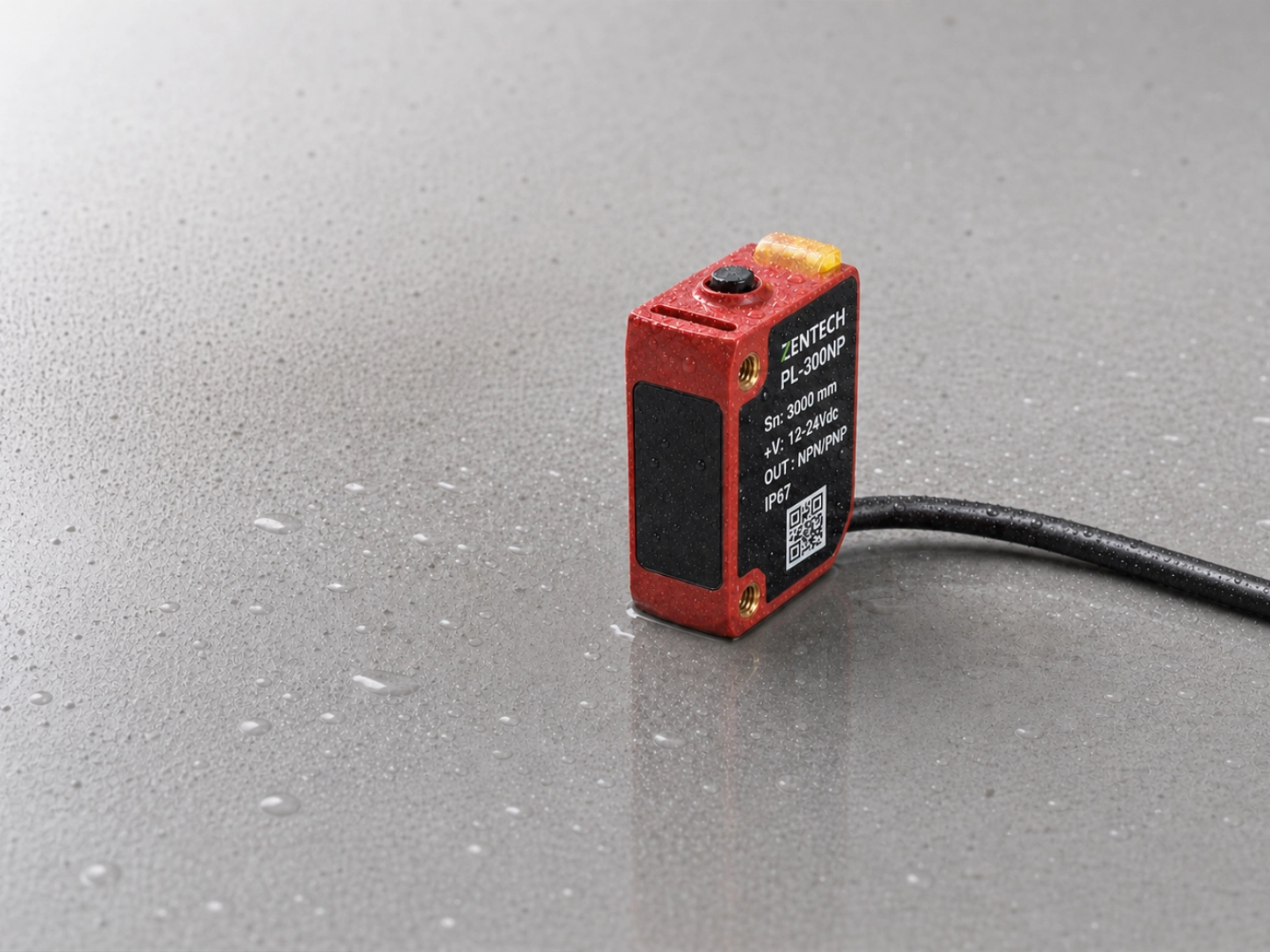

4.ป้องกันฝุ่นและน้ำระดับ IP67
ตัวเรือนระดับการป้องกัน IP67 เหมาะสำหรับติดตั้งในเครื่องจักรและระบบลำเลียงที่อาจมีฝุ่นหรือความชื้น ช่วยเพิ่มความน่าเชื่อถือในการใช้งานภายในสภาพแวดล้อมอุตสาหกรรม
ข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน
โฟโต้เซ็นเซอร์ TOF แตกต่างจากโฟโต้เซ็นเซอร์ทั่วไปอย่างไร?
Laser Displacement Sensor หรือเลเซอร์เซ็นเซอร์วัดความสูง ใช้ลำแสงเลเซอร์ยิงไปยังพื้นผิวของชิ้นงาน จากนั้นวิเคราะห์ตำแหน่งของแสงที่สะท้อนกลับเข้าสู่ตัวรับสัญญาณ เพื่อนำมาคำนวณเป็นค่าระยะ ความสูง หรือความหนาของชิ้นงานแบบไม่สัมผัส จึงเหมาะสำหรับงานตรวจสอบคุณภาพและระบบอัตโนมัติที่ต้องการความแม่นยำสูง
แสงอินฟราเรดที่มองไม่เห็นมีผลต่อการติดตั้งหรือไม่?
PL-300NP ใช้แสงอินฟราเรดซึ่งไม่สามารถมองเห็นแนวลำแสงด้วยตาเปล่า ขณะติดตั้งจึงควรจัดแนวหน้าเลนส์ให้หันตรงไปยังพื้นที่ตรวจจับ แล้วใช้วัตถุจริงกดปุ่ม Teach เพื่อกำหนดระยะ จากนั้นเลื่อนวัตถุเข้า–ออกเพื่อตรวจสอบไฟแสดงสถานะและสัญญาณเอาต์พุตก่อนเริ่มใช้งาน
หากต้องการลำแสงที่บอกเห็นเผื่อความสะดวกในการติดตั้ง สามารถดู เลเซอร์ตรวจจับไกล รุ่น LS7-400NP
ระยะตรวจจับสูงสุด 3 เมตร ใช้ได้กับวัตถุทุกชนิดหรือไม่?
ระยะตรวจจับสูงสุด 3 เมตรเป็นค่าความสามารถของเซ็นเซอร์ภายใต้เงื่อนไขที่เหมาะสมวัสดุ มุมเอียง และลักษณะพื้นผิวของวัตถุ รวมถึงฝุ่นหรือหยดน้ำบริเวณหน้าเลนส์ สำหรับงานที่ต้องการความเสถียรควรติดตั้งภายในระยะที่มีค่าความเผื่อ
หากต้องการตรวจจับไกลมากกว่า 3 เมตร สามารถดู เลเซอร์วัดระยะไกล รุ่น LT
ข้อมูลจำเพาะ โฟโต้เซ็นเซอร์ตรวจจับระยะไกล รุ่น PL300NP
รุ่น | PL-300NP |
การตรวจจับ | ตรวจจับแบบหัวเดียวไปกลับในตัว |
ระยะตรวจจับ | 50 - 3000mm |
ลักษณะลำแสง | แสงอินฟาเรด เทคโนโลยี TOF |
ความแม่นยำ | ±5% ที่ 0.2 - 2 เมตร ±10 ซม. ที่ระยะมากกว่า 2 เมตร |
ขนาดลำแสง | 32mm ที่ระยะ 2m / 105mm ที่ระยะ 3000mm |
แรงดันไฟฟ้าใช้งาน | 12 - 24Vdc ±10% |
การทำงานของเอาท์พุท | NPN (max.100mA at 30VDC) / L.on |
ความเร็วตอบสนอง | 50 ms (ที่ระยะตรวจจับ 900mm) |
อุณหภูมิแวดล้อม | -20℃ ~ + 55℃ (ไม่กลั่นตัวเป็นหยดน้ำ) |
ความชื้นแวดล้อม | 0% ~ 85% RH |
แสงสว่างแวดล้อมสูงสุด | หลอดไส้ : 2,000lux หรือน้อยกว่า |
ระดับการป้องกัน | IP67 |
วัสดุ | โพลีคาร์บอเนต |
การเชื่อมต่อสาย | แกน 0.2sqm x 2 เมตร / 4 เส้น |
น้ำหนัก | 50 กรัม |
